gb50150-2006附录a高压电气设备绝缘的工频耐压试验电压标准

责任编辑： 人气： 发表时间：2024-07-16 09:51:56

• gb50150-2006电气装置安装工程电气设备交接试验

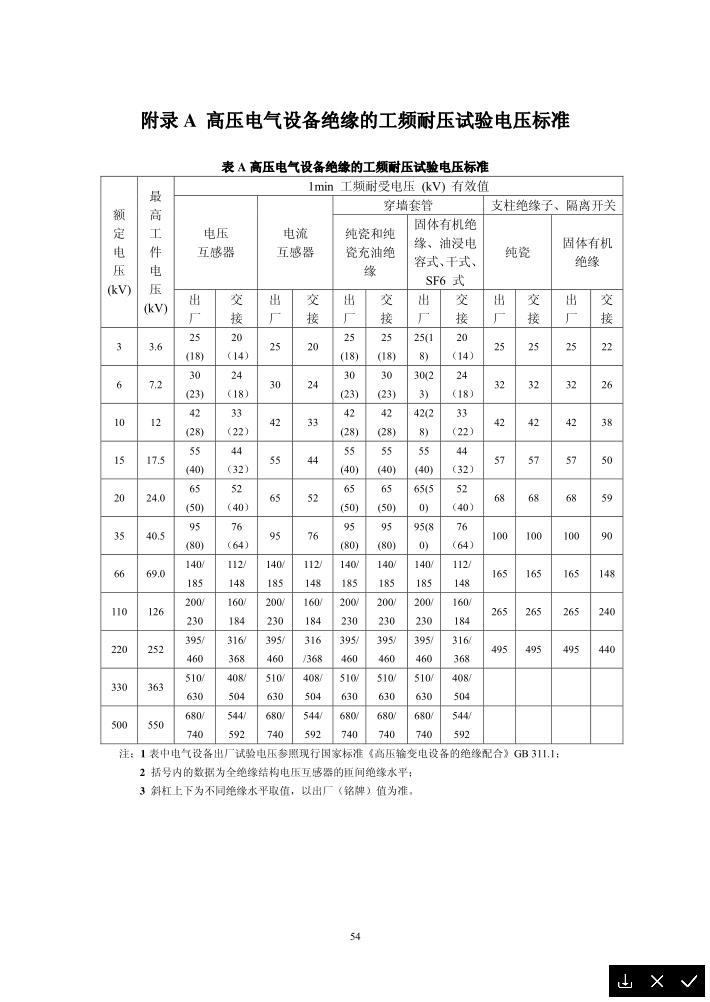

  附录a 高压电气设备绝缘的工频耐压试验电压标准


  额度电压(kv)	最高工作电压(kv)	1min工频耐受电压（kv）有效值
  		电压互感器		电流互感器		穿墙套管				支柱绝缘子、隔离开关
  						纯瓷和纯瓷充油绝缘		固体有机绝缘、油浸电容式、干式、sf6式		纯瓷		固体有机绝缘
  		出厂	交接	出厂	交接	出厂	交接	出厂	交接	出厂	交接	出厂	交接
  3	3.6	25（18）	20（14）	25	20	25（18）	25（18）	25（18）	20（14）	25	25	25	22
  6	7.2	30（23）	24（18）	30	24	30（23）	30（23）	30（23）	24（18）	32	32	32	26
  10	12	42（28）	33（22）	42	33	42（28）	42（28）	42（28）	33（22）	42	42	42	38
  15	17.5	55（40）	44（32）	55	44	55（40）	55（40）	55（40）	44（32）	57	57	57	50
  20	24	65（50）	52（40）	65	52	65（50）	65（50）	65（50）	52（40）	68	68	68	59
  35	40.5	95（80）	76（64）	95	76	95（80）	95（80）	95（80）	76（64）	100	100	100	90
  66	69.0	140/185	112/148	140/185	112/148	140/185	140/185	140/185	112/148	165	165	165	148
  110	126	200/230	160/184	200/230	160/184	200/230	200/230	200/230	160/184	265	265	265	240
  220	252	395/460	316/368	395/460	316/368	395/460	395/460	395/460	316/368	495	495	495	440
  330	363	510/630	408/504	510/630	510/630	510/630	510/630	408/504
  500	550	680/740	544/592	680/740	680/740	680/740	680/740	544/592


  注：1、表中电气设备出厂试验电压参照现行国家标准《高压输变电设备的绝缘配合》gb311.1;
         2、括号内的数据为全绝缘结构电压互感器的匝间绝缘水平
         3、斜杠上下为不同绝缘水平取值，以出厂(铭牌）值为准。
