msjf-9104四通道局放(定位)分析仪
|
产品别称： |
四通道局放(定位)综合分析仪,局放测试仪,局放仪, |
|
参考标准: |
|
|
产品特点： |
满足10-750kv高压电气设备的局部放电测量 还拥有对故障设备故障点精准定位的功能 |
凯发官网首页的解决方案 :
产品简介
行业标准：gb7354-2003《局部放电测量》 dl 417-91《电力设备局部放电现场测量导则》
适用范围：ms-9104局放综合分析仪为四信号通道、满足10-750kv高压电气设备的局部放电测量，还拥有对故障设备故障点精准定位的功能。设备内嵌专家诊断系统，可对不同放电类型进行精确判别，同时也可用于大型电力变压器等高压电气设备的局部放电在线连续监测。真正实现了局放测量、定位、在线监测多功能合为一体。 技术特点 采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、定位及故障诊断。。
2.了解更多木森产品信息请进入 凯发官网首页，服务热线：400-002-7608。
产品参数
| 技术特性 | 指标 | 技术特性 | 指标 |
| 局放量程 | 0.1pc～100000pc | 通道数 | 独立4通道电信号接口 |
| 灵敏度 | 0.1pc | 信号接口 | 2路bnc接口，用于电信号输入 |
| 量程档位 | -40db～60db共6档 | usb | 3路，可外接鼠标键盘，以及外接移动存储设备 |
| 测量频带 | 3db 带宽 10khz～1mhz | 运行内存 | 2.0gb |
| 量程非线性误差 | 10% （本量程） | rs232 | 用于与pc机同步传输接口 |
| 试品电容范围 | 6pf～250µf | 电源模式 | ac 220v |
| 试验电源频率 | 50～500hz | 显示屏 | 12”真彩触摸液晶，分辨率1024×768 |
| 采样精度 | 12bit | 尺寸重量 | 474× 288× 370mm，15.8kg |
| 采样速率 | 1m、5m、10m可选 | cpu | 主频1.60ghz |
| 数字滤波 | 10khz～1mhz 任意选择 | 网口 | 1路 |
| 程控滤波器范围 | 低端频率：10khz-80khz 高端频率：100khz-400khz |
系统 | windows xp |
注：1.四通道局放(定位)综合分析仪产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 凯发官网首页，服务热线：400-002-7608。
产品图集

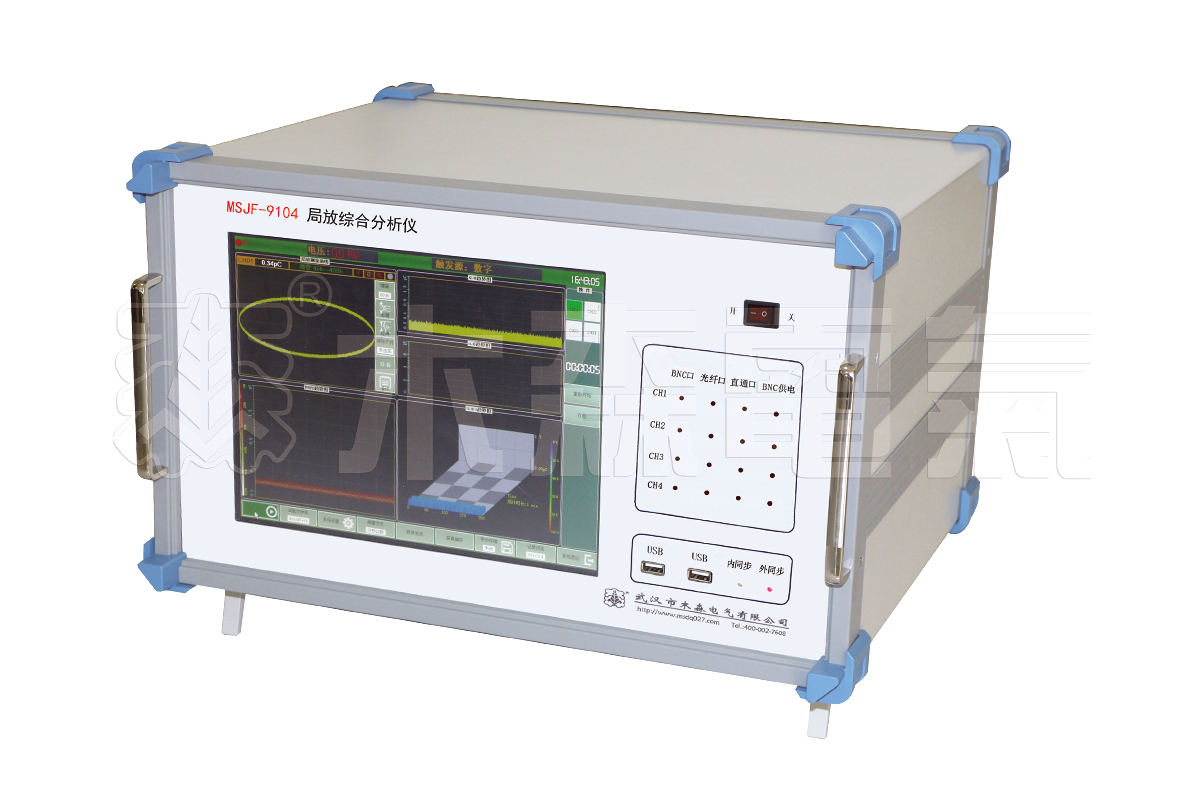

综合分析仪/msjf-9104四通道局放(定位)综合分析仪.jpg) msjf-9104四通道局放(定位)综合分析仪 |

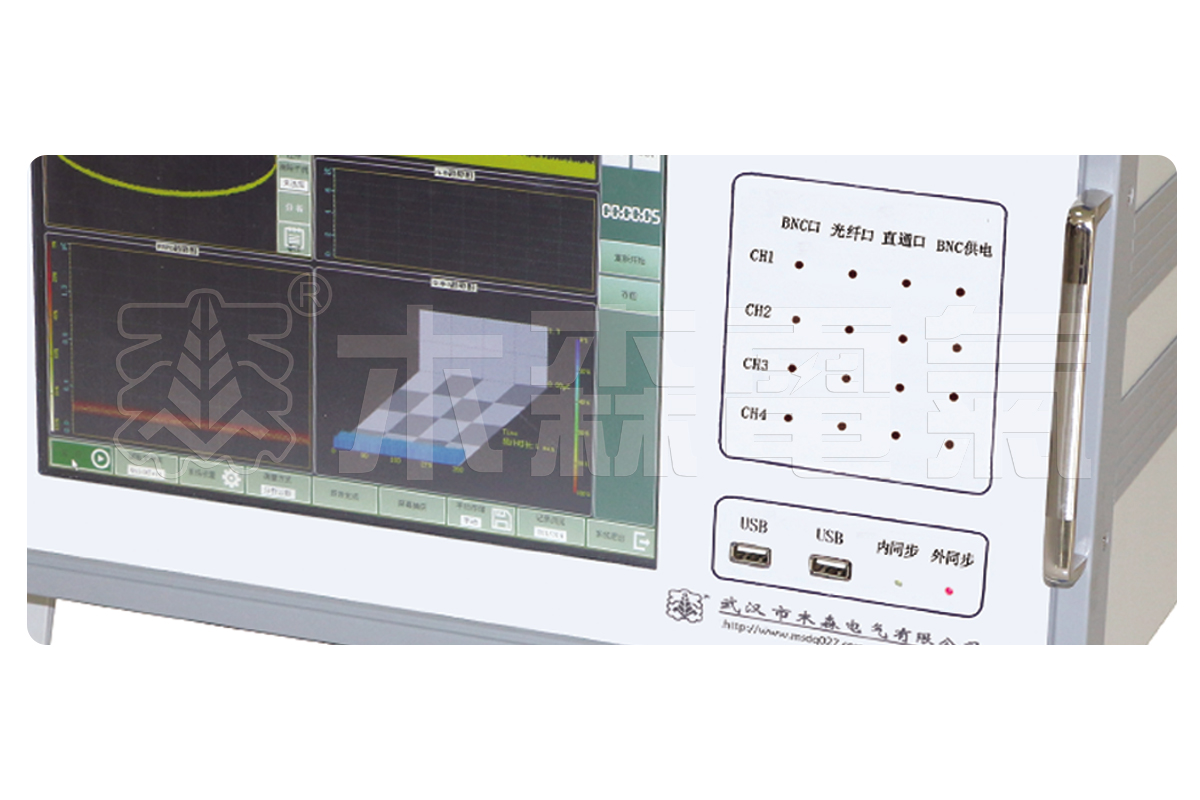

综合分析仪/产品细节01.jpg) msjf-9104四通道局放(定位)综合分析仪细节 |

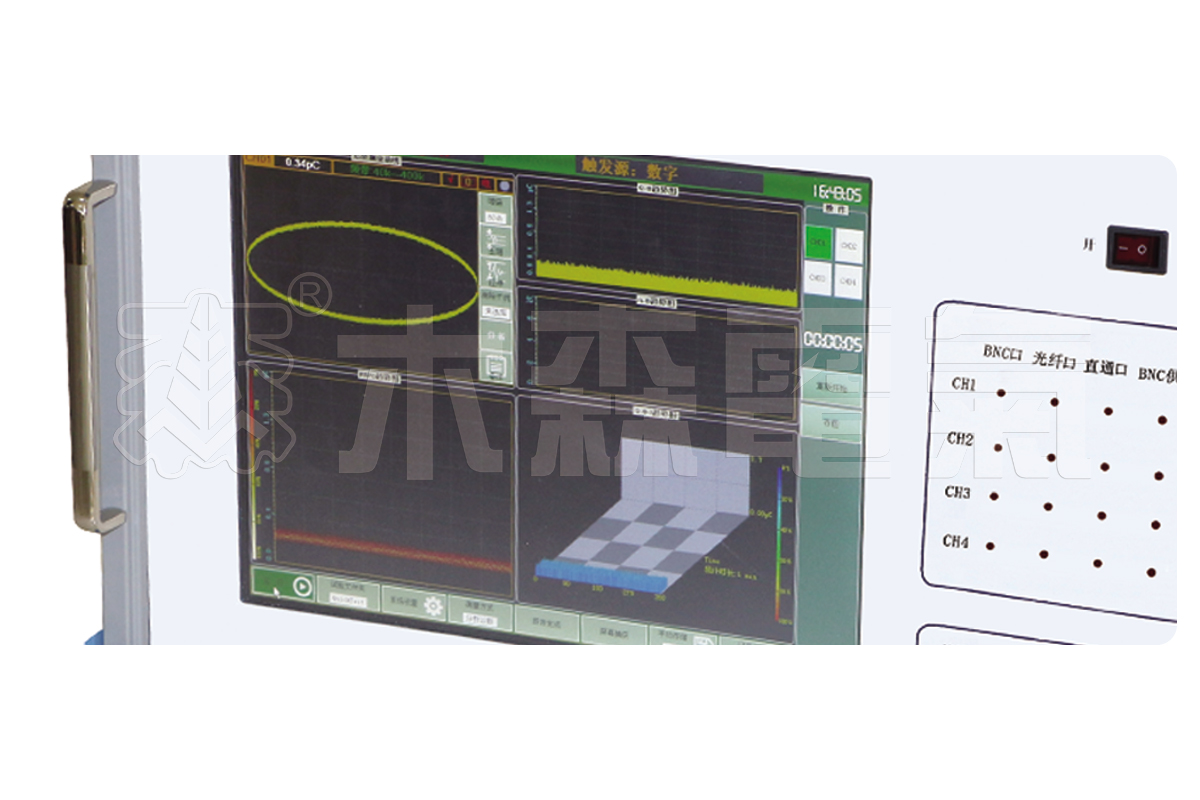

综合分析仪/产品细节02.jpg) msjf-9104四通道局放(定位)综合分析仪细节 |

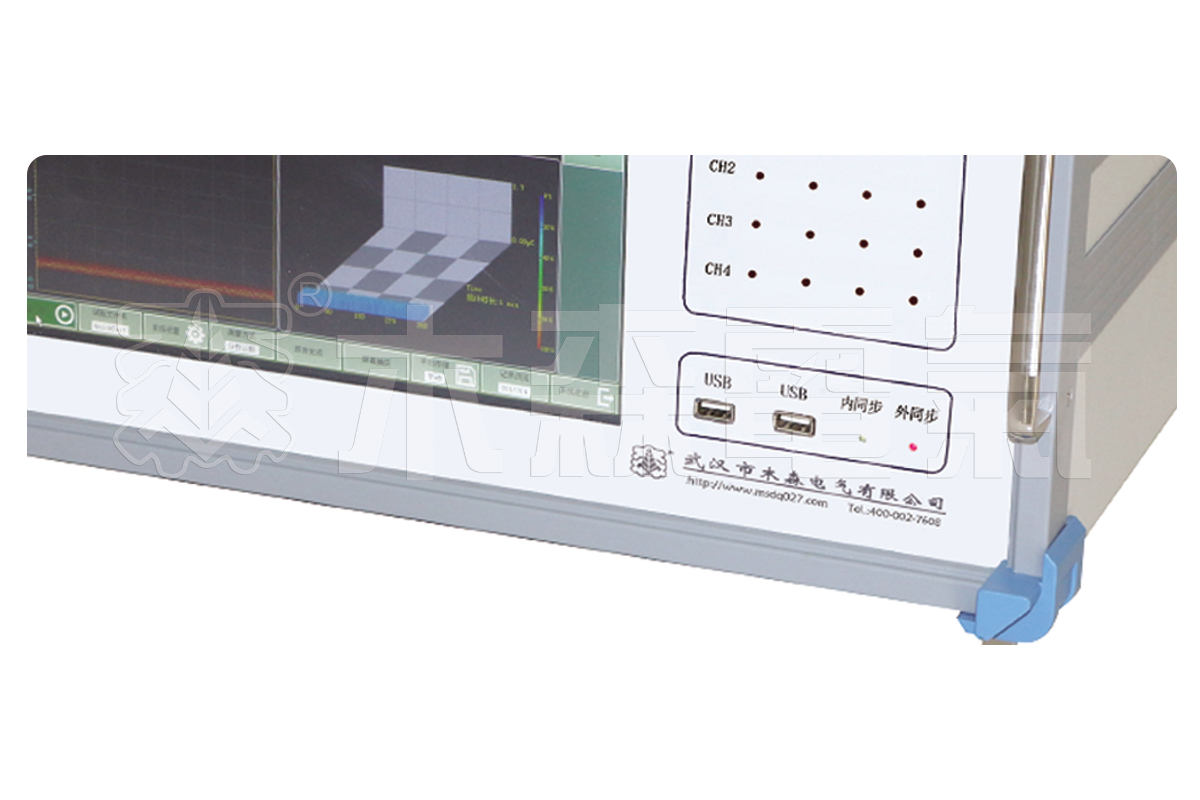

综合分析仪/产品细节03.jpg) msjf-9104四通道局放(定位)综合分析仪细节 |

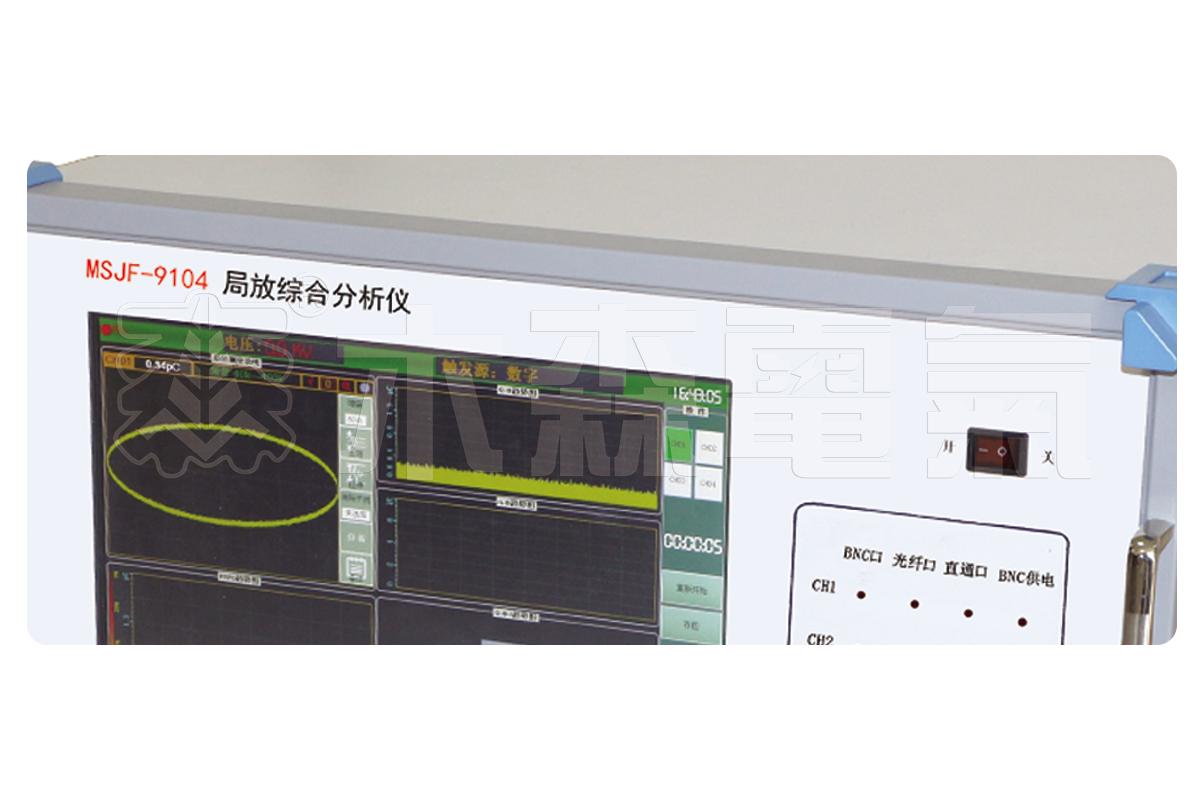

综合分析仪/产品细节04.jpg) msjf-9104四通道局放(定位)综合分析仪细节 |
产品证书
 |
 |
|
|
营业执照 |
产品专利 |
iso质量管理体系认证证书 |
注：1.四通道局放(定位)综合分析仪产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 凯发官网首页，服务热线：400-002-7608。
售后保障
1、保修期内我们对所销售的四通道局放(定位)综合分析仪三月包换。
2、我们售出的四通道局放(定位)综合分析仪三年免费维护、长期提供备品备件。
3、保修期内设备软件免费升级。
4、我们保证在15分钟内进行电话指导，助您自行排除设备的简单故障。
5、根据客户要求和实际情况可以送货上门和上门维修，如有其他要求可来电协商、咨询。
6、修理期间，木森电气可免费提供同类产品免费供客户使用，直到设备修好。
7、木森电气所提供的设备专机专号，终生维修。
