ms-520s三通道直流电阻测试仪
产品别称: |
直流电阻测试仪,变压器直流电阻测试仪,直流电阻快速测试仪,直阻测试仪, |
参考标准: |
|
产品特点: |
变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目 |
凯发官网首页的解决方案 :
产品简介

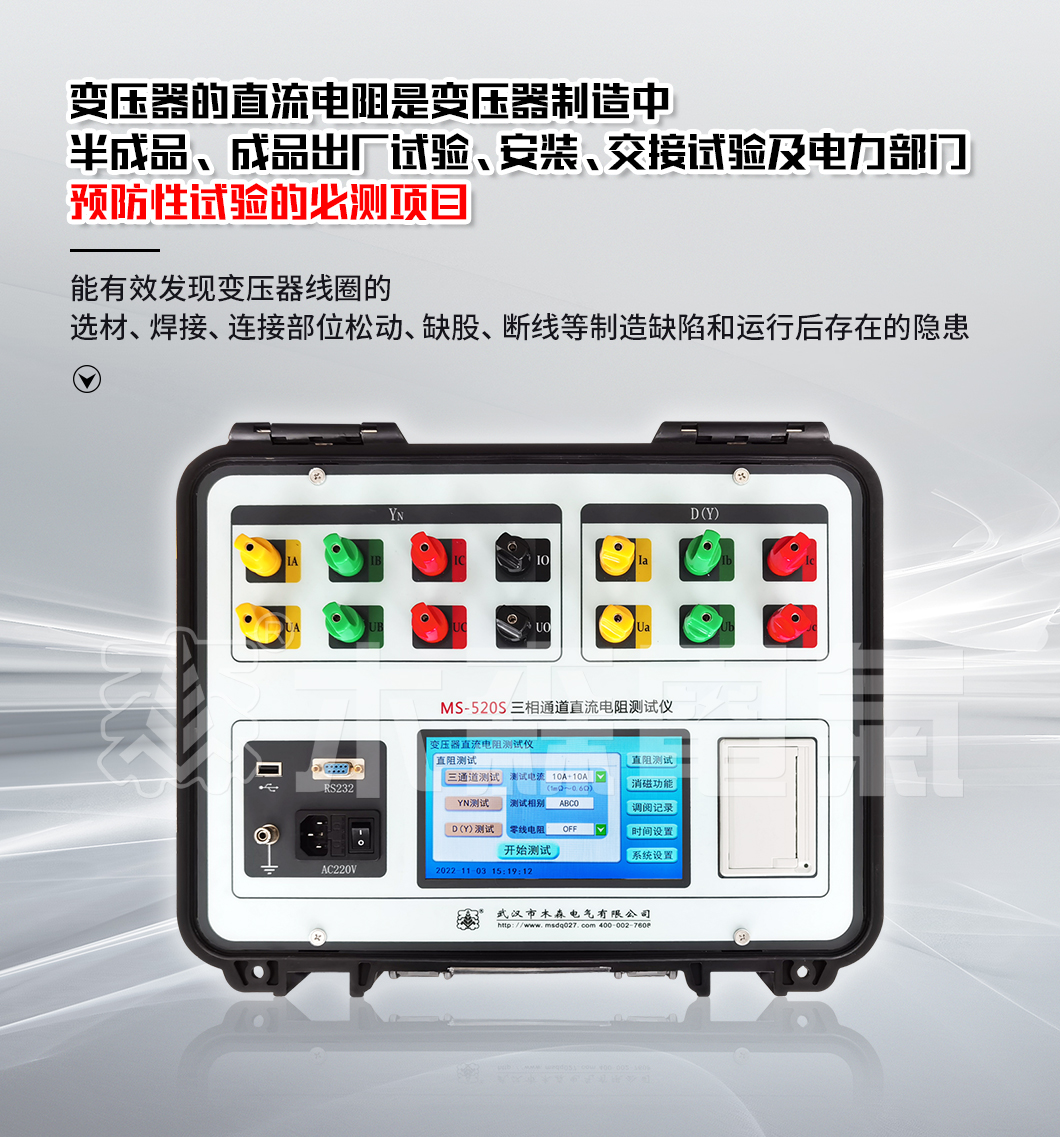

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为满足变压器直流电阻快速测量的需要,我公司研制了集三相同测试、助磁功能、消磁功能于一体的大型电力变压器直流电阻的快速测试仪。该仪器是实现了三相同时加电,独立电流采样、电压采样,同时测量并显示三相电阻值和三相不平衡率的功能,大大缩短了变压器直流电阻的测试时间,解决了电力变压器各分接绕组直流电阻测试耗时长的问题。
性能特点:

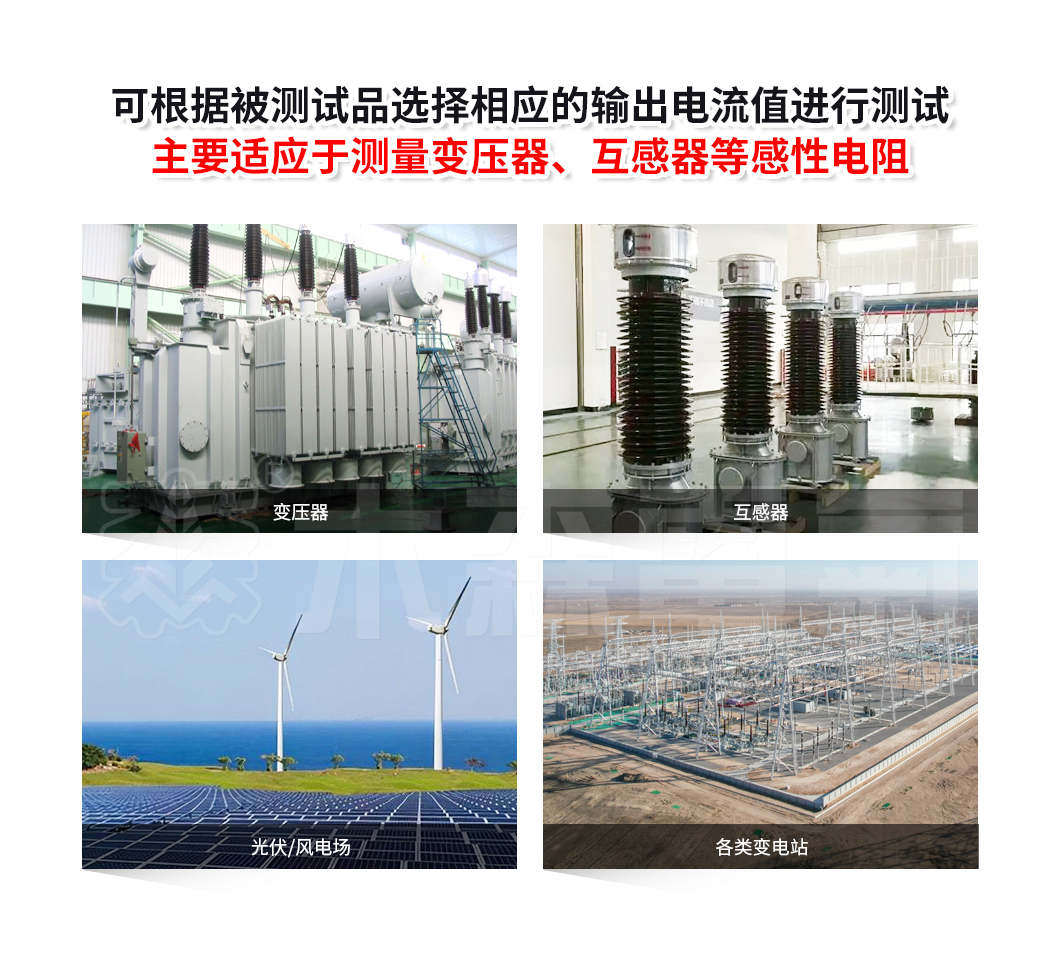

1、仪器可根据被测试品选择相应的输出电流值进行测试,主要适应于测量变压器、互感器等感性电阻。

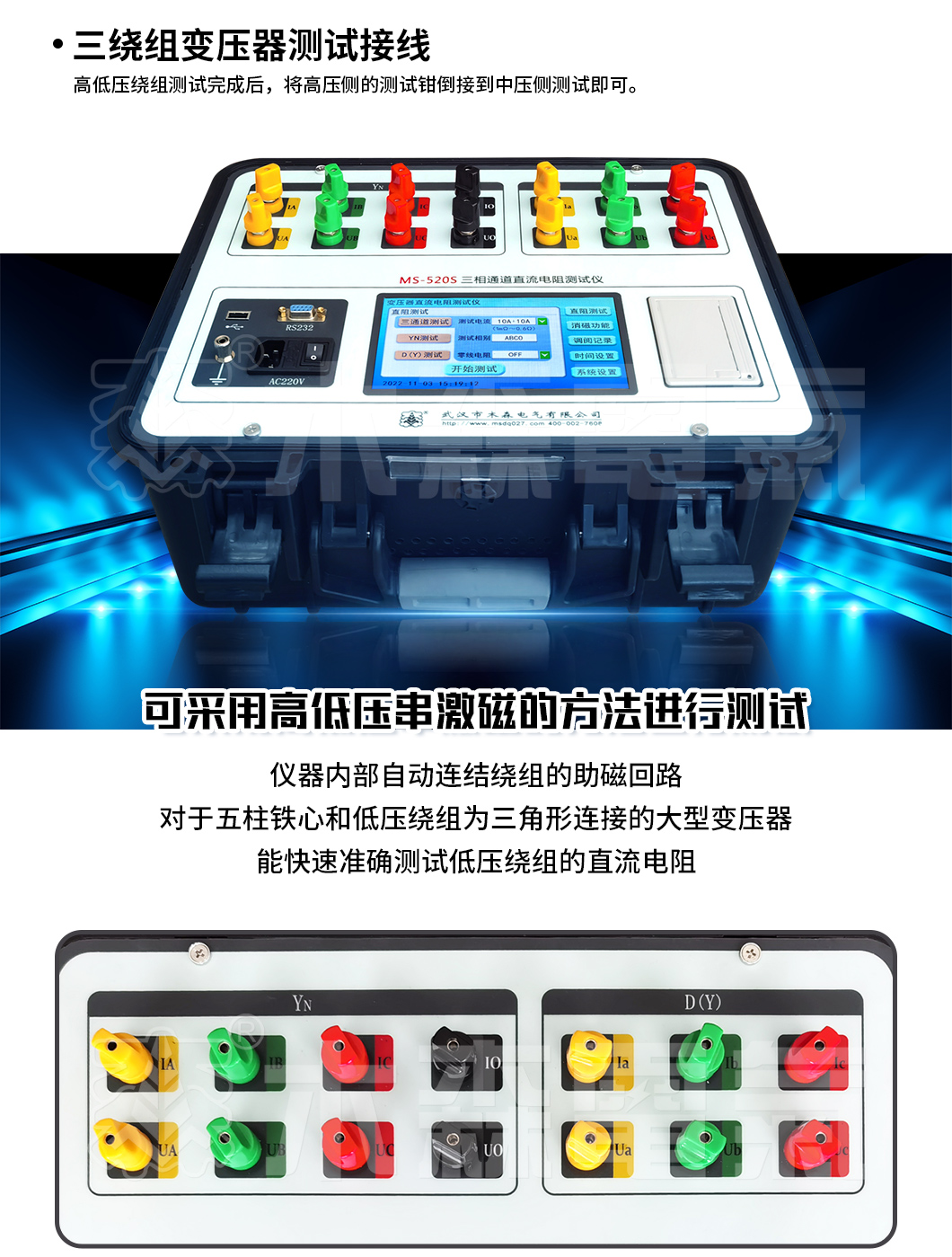

2、对于五柱铁心和低压绕组为三角形连接的大型变压器,仪器可采用高低压串激磁的方法进行测试,仪器内部自动连结绕组的助磁回路,可快速准确测试低压绕组的直流电阻。

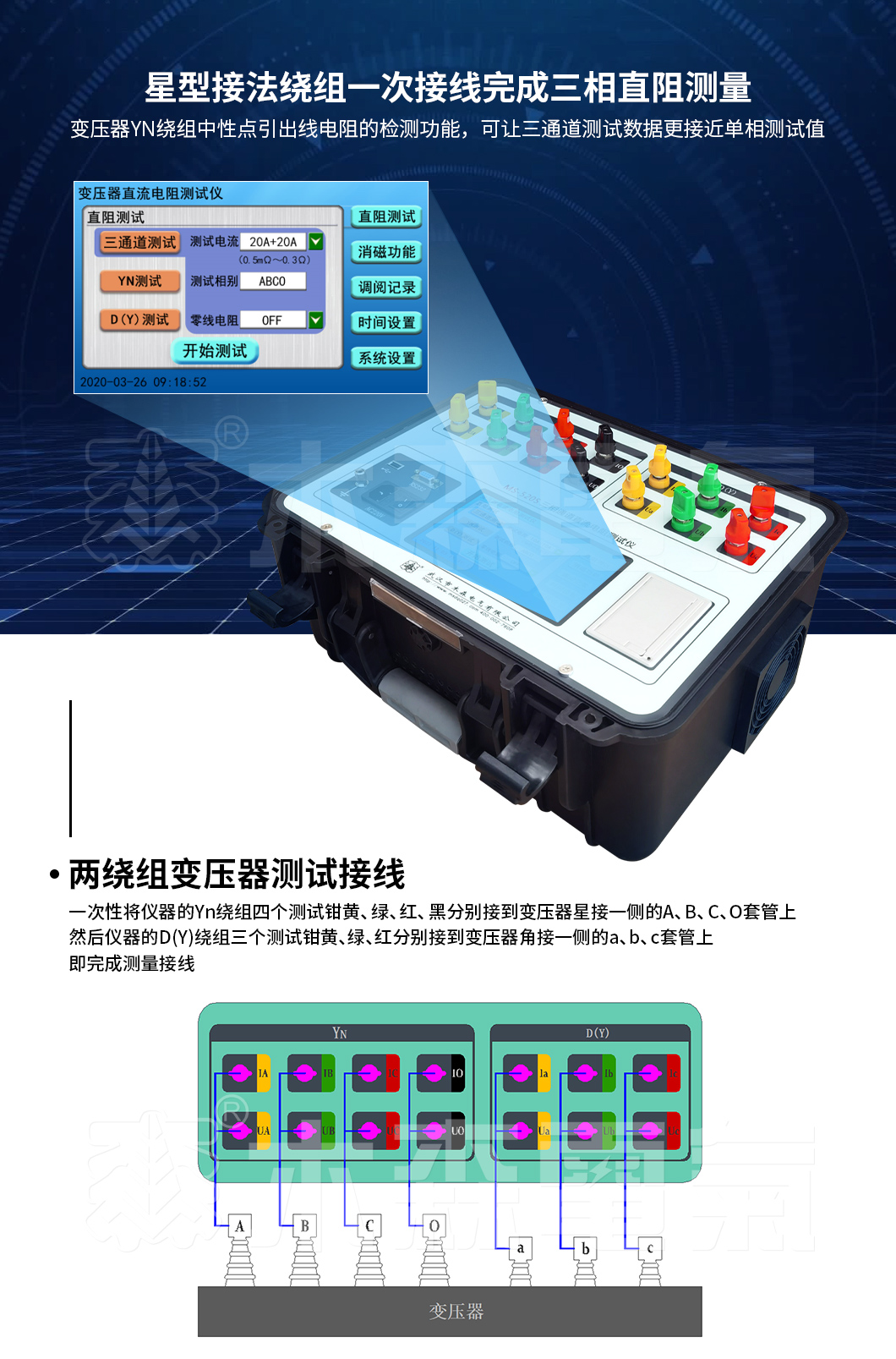

3、仪器设有三通道测试功能,以应对星型接法绕组一次接线完成三相直阻测量,自动计算三相不平衡率,极大节省测量时间提高工作效率。也可以采用逐相测试功能,针对yn、d(y)连接方式的变压器进行逐相测试直至测试完成。
4、根据被测试品绕组材质可设置绕组材料,选择铜或铝,用于区分不同材质的折算温度系数。
5、仪器内设有变压器yn绕组中性点引出线电阻的检测功能,可让三通道测试数据更接近单相测试值。
6、具有完善的保护电路及音响放电报警,放电指示清晰,减少误操作。

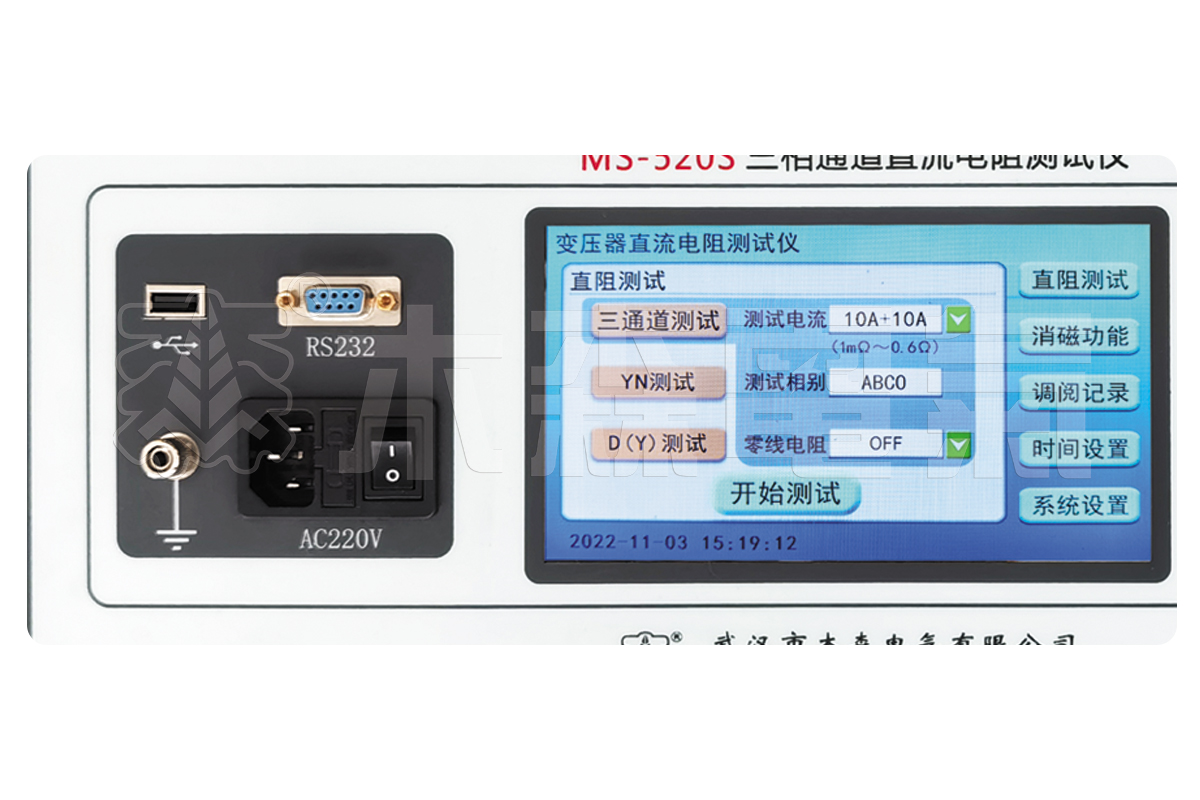

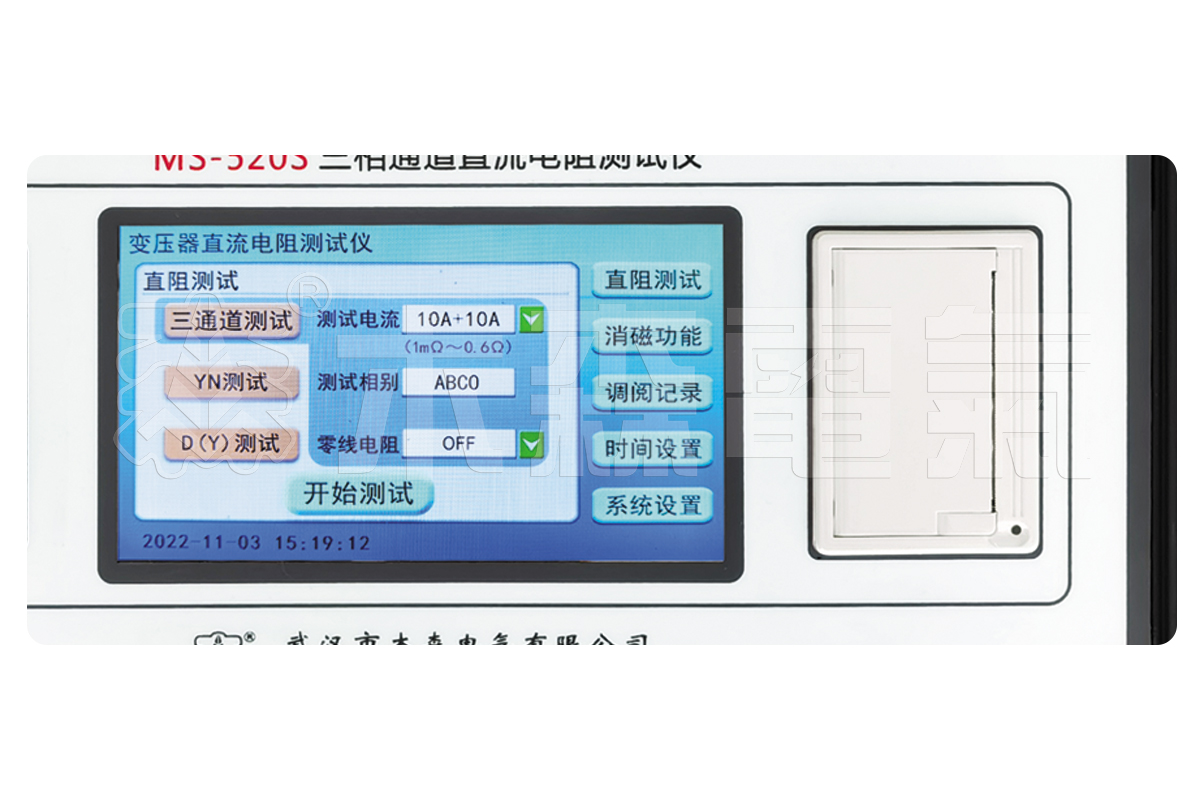

7、仪器采用7寸彩色触摸屏,界面显示清晰美观,并可实时显示测试数据。
8、仪器可选配中文、英文两版操作界面,可根据客户要求配置。
9、具有rs232通讯接口,配合上位机操控软件,可将测试数据传输到后台。
10、具有usb接口,可以将测试数据转存到u盘。
11、仪器内置日历时钟、可存储、调阅、打印100组测试数据功能。
12、参数设置更加完善,可以设置变压器的测试绕组、分接位置、测试相别、试品温度、折算温度等。
13、仪器采用工业塑壳机箱,便于携带,提高使用寿命。
注:1.20a三通道直流电阻测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
2.了解更多木森产品信息请进入 凯发官网首页,服务热线:400-002-7608。
产品参数
输出电流 | 三相测试:20a 20a;10a 10a;5a 5a;1a 1a;200ma 200ma;20ma 20ma; 单相测试:40a;20a;10a;5a;1a;200ma;20ma; |
量程范围 | 三相测试: 20a 20a:0.5mω~0.3ω; 10a 10a:1mω~0.6ω;5a 5a:2mω~1.2ω;1a 1a:10mω~6ω; 200ma 200ma:100mω~30ω;20ma 20ma:10ω~200ω; 单相测试: 40a:0.25mω~0.5ω;20a:0.5mω~1ω;10a:1mω~2ω;5a:2mω~4ω;1a:10mω~20ω;200ma:100mω~100ω;20ma:10ω~20kω; |
准确度 | ±(0.2% 2个字) |
最小分辨率 | 0.1μω |
工作温度 | -10~40℃ |
环境湿度 | ≤80%rh,无结露 |
工作电源 | ac220v±10%,50hz±1hz |

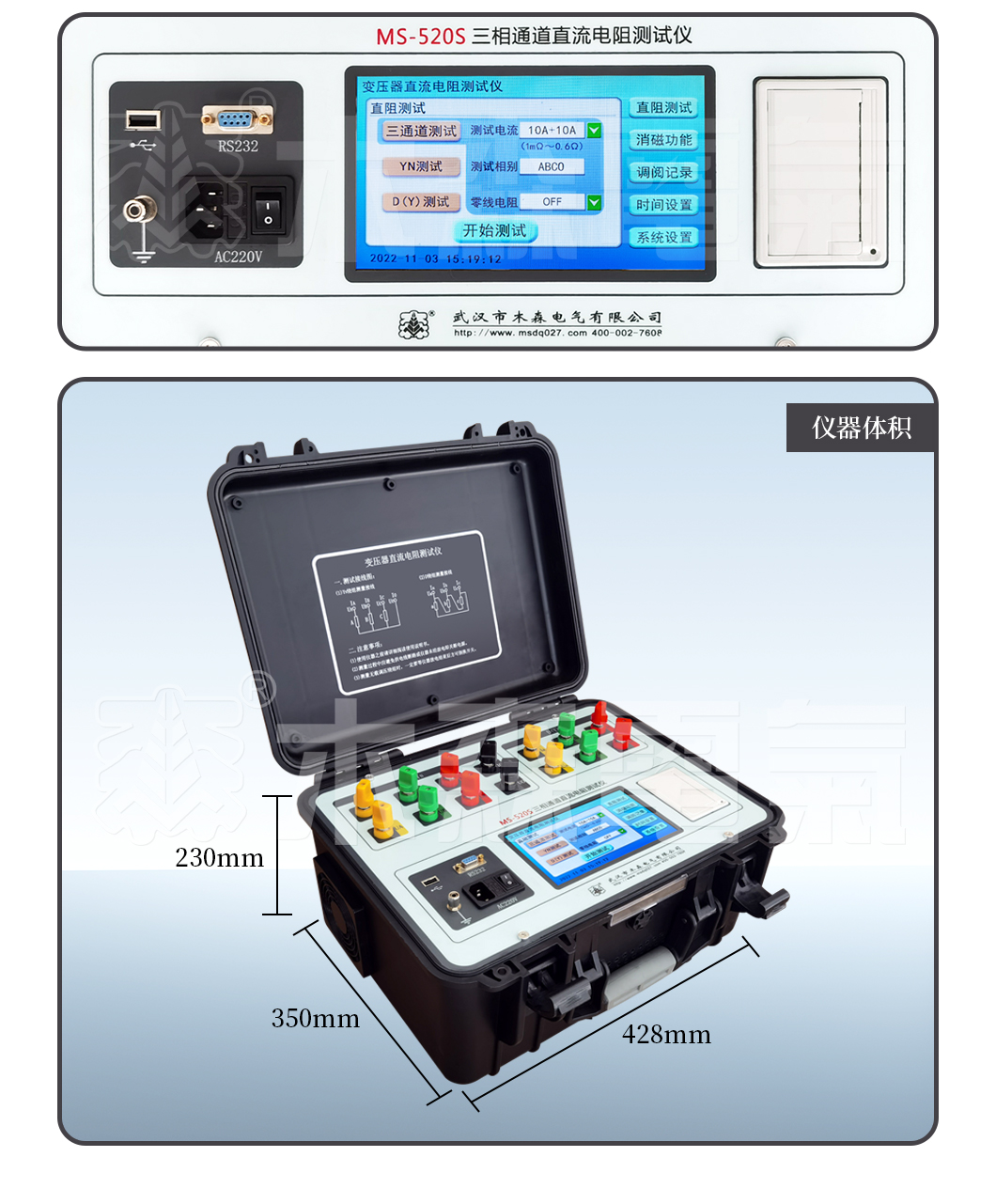

体积重量 | 长428mm*宽350mm*高230mm 12.8kg |
产品图集

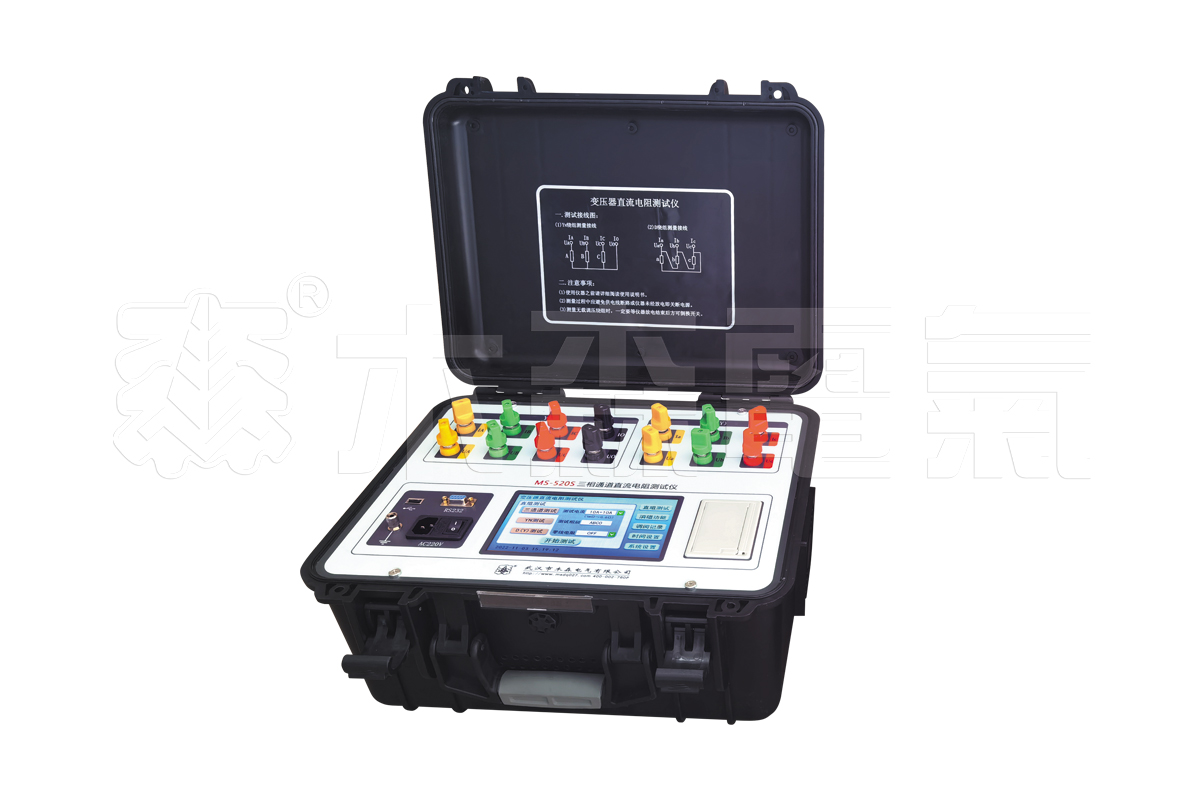

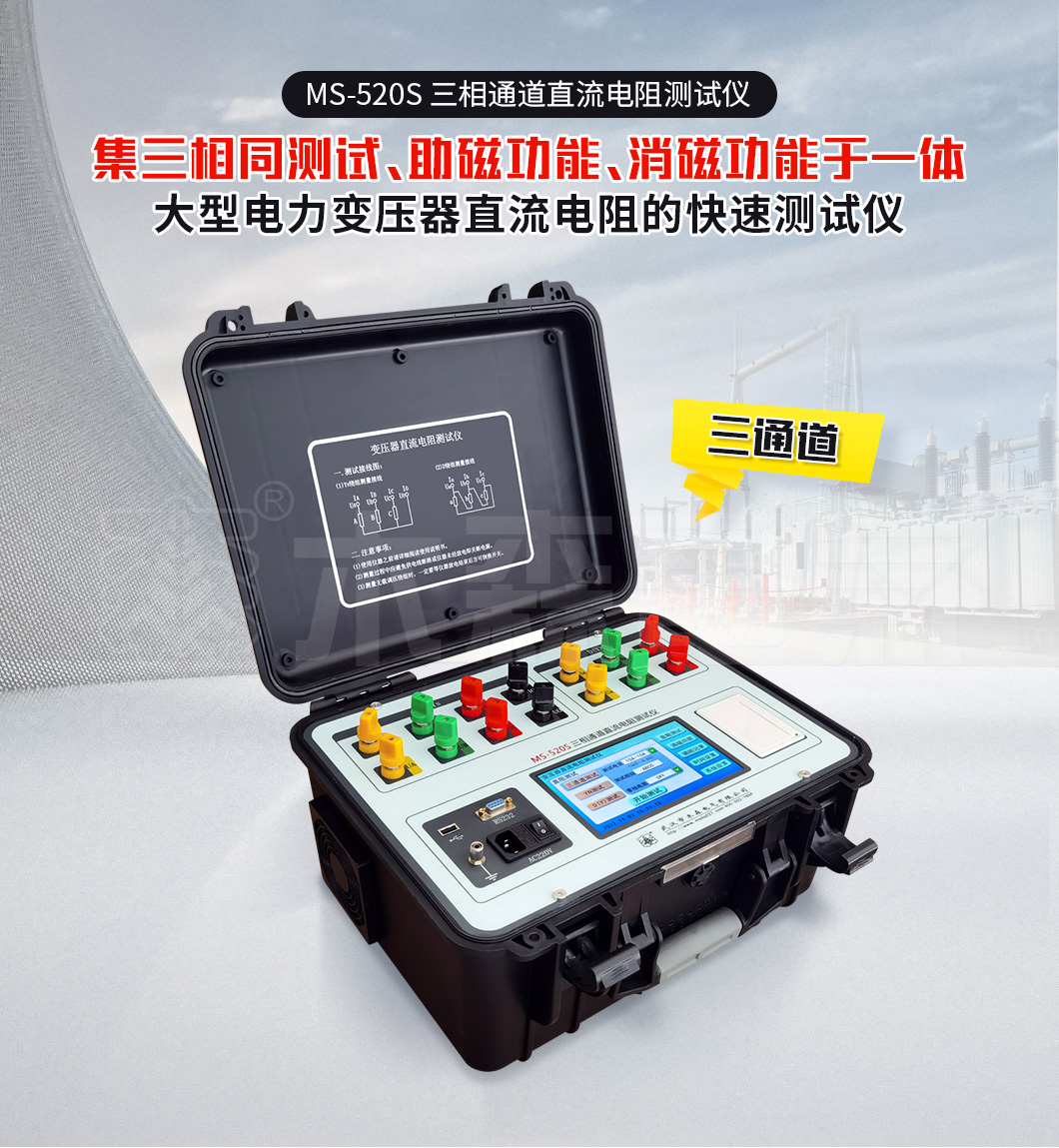

ms-520s 20a三通道直流电阻 |
ms-520s 20a三通道直流电阻 |
ms-520s 20a三通道直流电阻 |

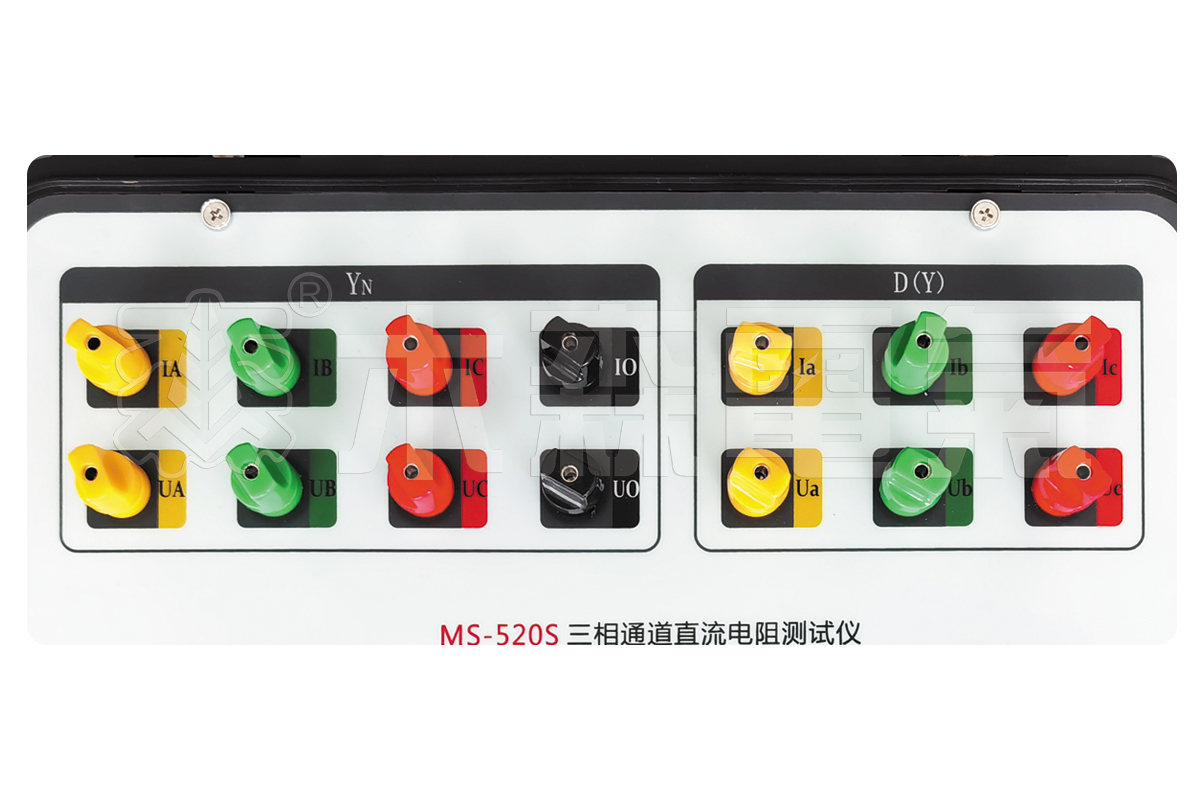

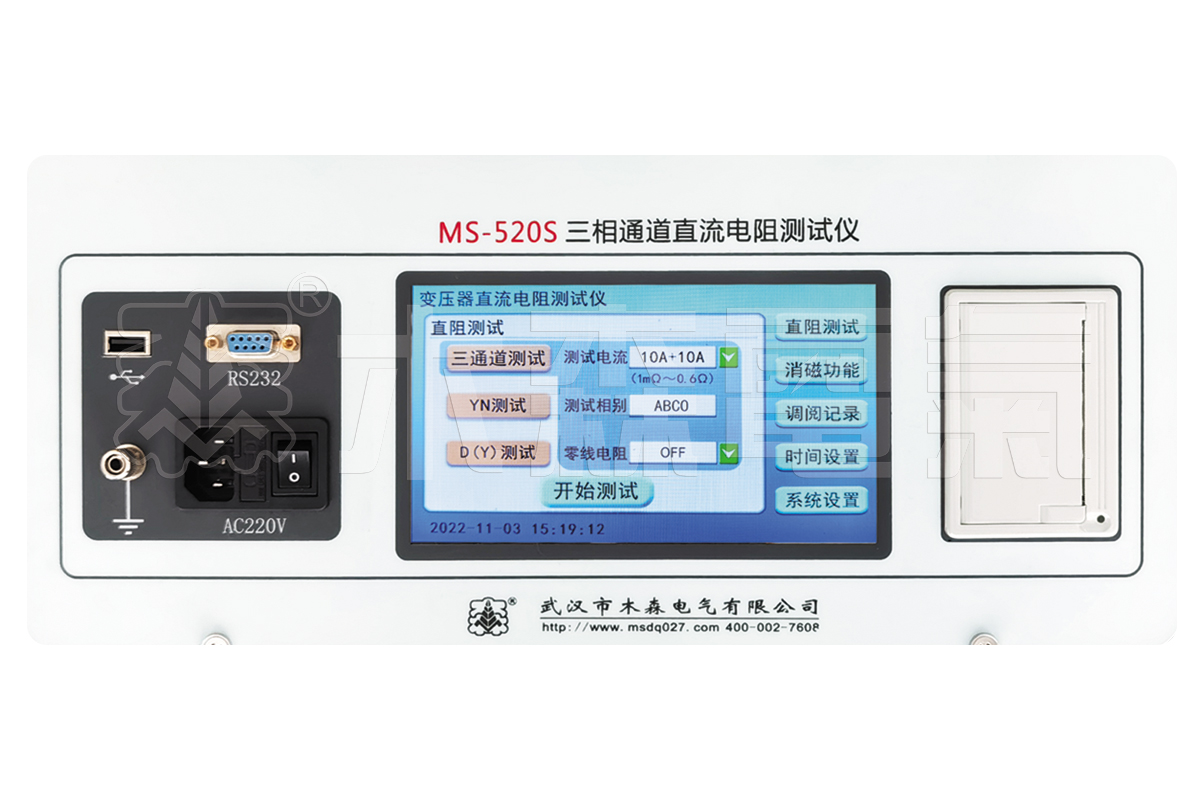

ms-520s 20a三通道直流电阻细节 |
ms-520s 20a三通道直流电阻细节 |
ms-520s 20a三通道直流电阻细节 |
ms-520s 20a三通道直流电阻细节 |
产品证书
营业执照 |
产品专利 |
iso质量管理体系认证证书 |
注:1.20a三通道直流电阻测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
2.了解更多木森产品信息请进入 凯发官网首页,服务热线:400-002-7608。
售后保障
1、保修期内我们对所销售的20a三通道直流电阻测试仪三月包换。
2、我们售出的20a三通道直流电阻测试仪三年免费维护、长期提供备品备件。
3、保修期内设备软件免费升级。
4、我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
5、根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
6、修理期间,木森电气可免费提供同类产品免费供客户使用,直到设备修好。
7、木森电气所提供的设备专机专号,终生维修。
