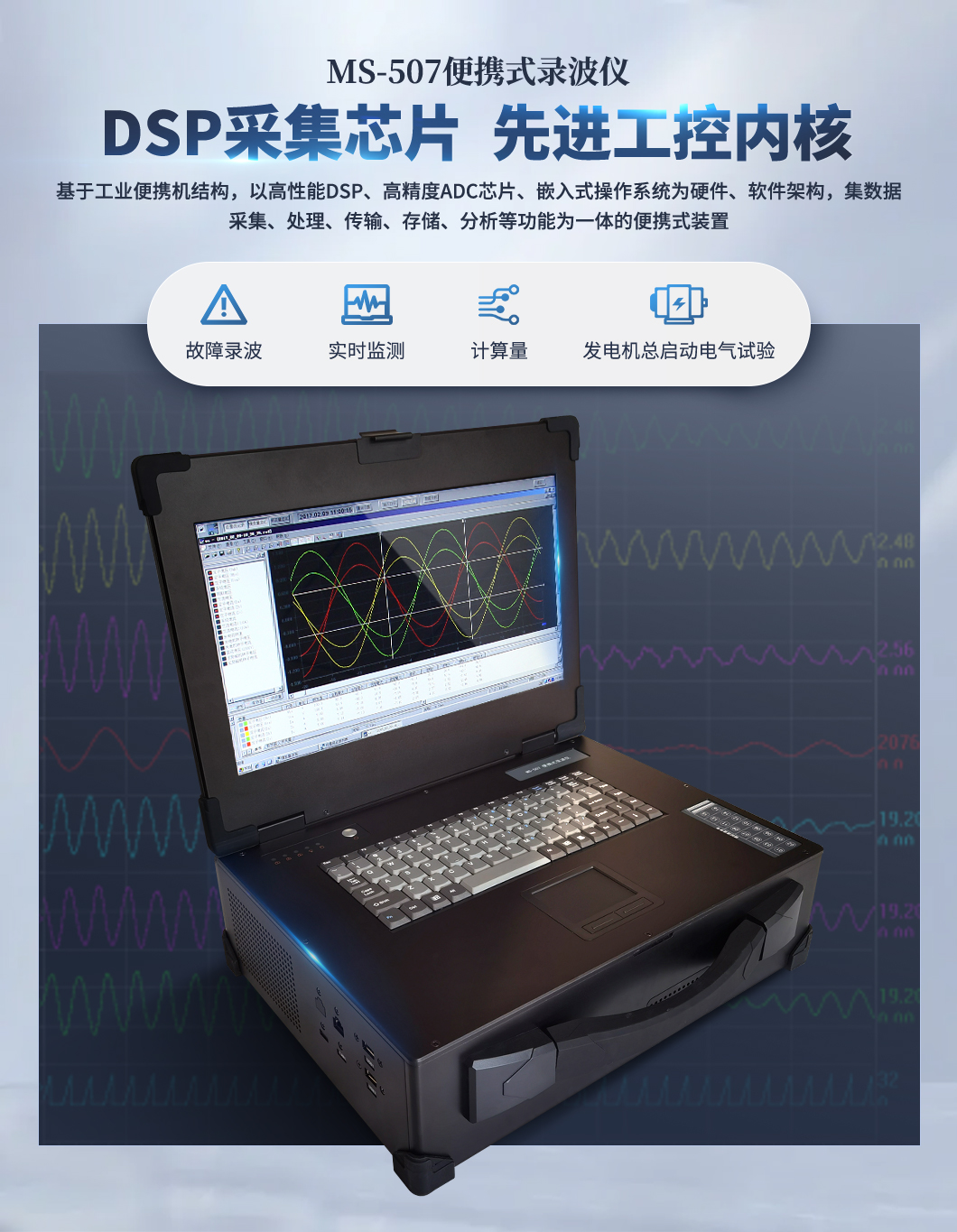

ms-507便携式录波仪
产品别称: |
便携式录波仪,武汉市木森电气有限公司 |
参考标准: |
|
产品特点: |

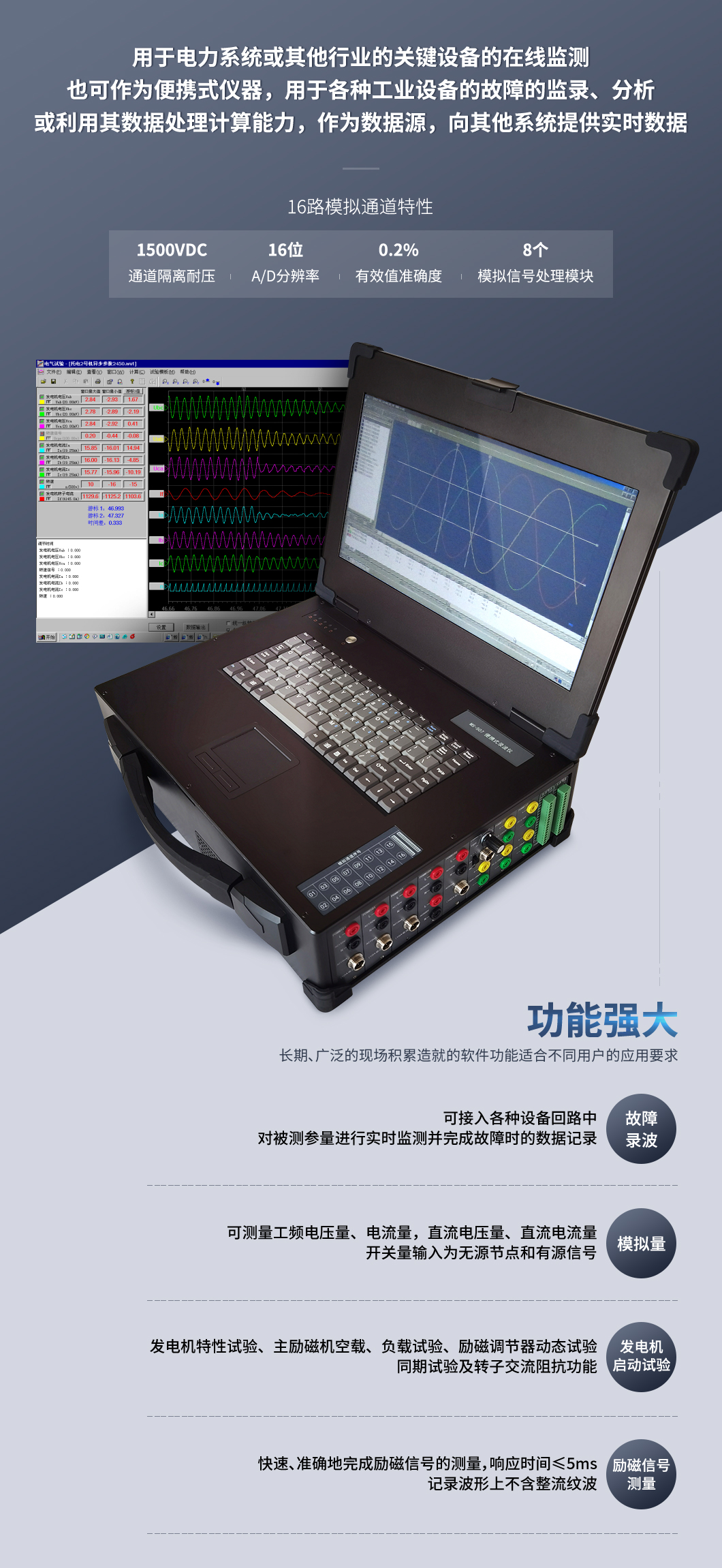

基于工业便携机结构,以高性能dsp、高精度adc 芯片、嵌入式操作系统为硬件、软件架构,集数据 采集、处理、传输、存储、分析等功能为一体的便携式装置 |
凯发官网首页的解决方案 :
产品简介
以dsp pc104嵌入式操作系统为核心,通用性强
模件式输入方式,适合各种特殊参量的测量
存储容量120gb硬盘
国内领先的信号处理技术,保证采集数据的可用性
长期、广泛的现场积累造就的软件功能适合不同用户的应用要求
产品功能
故障录波:可接入各种设备回路中对被测参量进行实时监测并完成故障时的数据记录。故障录波启动方式包括模拟量启动、开关量启动、手动启动等。模拟量启动包括突变量启动、越限量启动(如:过压启动、欠压启动、过电流启动、负序电流启动、逆功率启动等);开关量启动为开关变位启动。
装置具有15.6寸lcd显示屏,分辨率1366×768。除可显示所有被测参量有效值外,还可实时显示监测模拟量波形、矢量图等,并可作为示波器使用。
装置可测量的模拟量包括工频电压量、电流量,直流电压量、直流电流量;开关量输入为无源节点和有源信号。
装置具有发电机特性试验(短路、空载等)、励磁试验、同期试验、交流阻抗试验等功能。可计算超调量、振荡次数、上升时间、调节时间、响应时间、灭磁时间常数、阻尼比、响应比等参数。
装置具有逐点瞬时功率及瞬时有效值记录功能。
装置能够快速、准确地完成励磁信号的测量,响应时间≤5ms,记录波形上不含整流纹波。
装置具有10/100mbps 802.3u网络接口。
注:1.便携式录波仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
2.了解更多木森产品信息请进入 凯发官网首页,服务热线:400-002-7608。
产品证书
营业执照 |
产品专利 |
iso质量管理体系认证证书 |
注:1.便携式录波仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
2.了解更多木森产品信息请进入 凯发官网首页,服务热线:400-002-7608。
产品参数
模拟量 |
模拟量8路、12路、16路 |
开关量 |
16路(8路有源、8路无源) |
模拟量采样频率 |
10k/s、20k/s、50k/s、100k/s可选 |
开关量事件分辨率 |
0.1ms |
a/d转换分辨率 |
16位 |
有效值准确度 |
0.2级 |
模拟信号输入范围 |
交流电压: 0~150v 交流电流:0~10a 直流电压:±2000v 直流电流:0~100mv 直流电流:4~20ma |
开关量输入方式 |
无源接点和有源信号( dc24v-220v) |
故障记录容量 |
120gb硬盘 |
派生量 |
有功功率、无功功率、频率、正序、负序、零序、矢量和(差)等 |
通讯接口 |
一个10/100mbps 802.3u网络接口;两个usb接口 |
显示屏 |
15.6寸 lcd液晶屏,分辨率1366×768 |
机箱尺寸 |
(宽×深×高):407*307*150(mm) |
供电电源 |
ac85-260v 50hz±0.5hz;dc110-370v。 |
绝缘强度 |
一般通道ac1500v |
售后保障
1、保修期内我们对所销售的便携式录波仪外观三月包换。
2、我们售出的便携式录波仪外观三年免费维护、长期提供备品备件。
3、保修期内便携式录波仪外观软件免费升级。
4、我们保证在15分钟内进行电话指导,助您自行排除便携式录波仪的简单故障。
5、根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
6、修理期间,木森电气可免费提供同类产品免费供客户使用,直到设备修好。
7、木森电气所提供的设备专机专号,终生维修。
