1000kva/500kv变频串联谐振装置
当前位置：凯发官网首页 > 凯发官网首页的产品中心 > 串联谐振 >
关于产品购买、技术维护等服务，欢迎致电！联系凯发官网首页
msxz(f）1000kva/500kv变频串联谐振装置
|
产品别称： |
变频串联谐振试验成套装置,变频串联谐振,变频串联谐振耐压试验装置,变频串联谐振试验装置 |
|
参考标准: |
dlt 596-2021 电力设备预防性试验规程 |
|
产品特点： |
220kv/300mm²0.5km110kv/630mm²1km. |
凯发官网首页的解决方案 :
产品简介
变频串联谐振系列：适用于大容量、高电压电气设备的交接和预防性试验
变频串联谐振试验成套装置以全新的、创新的技术完成各种试验，减少所需电源容量，同时克服传统谐振仅能满足一根电缆3小时的极限工作时间，专利技术设计保证工程现场多根电缆连续耐压的需求。
满足不同等级电压试验，电抗器采用多只分开设计，可根据现场试验需求任意组合。
msxz(f)-1000kva/500kv变频串联谐振试验成套装置：该装置主要针对35kv、110kv、220kv电缆，110kv、220kv 开关、互感器、绝缘子等，220kv主变中性点、110kv主变线端的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
|
被试品 |
电容量 |
试验频率 |
试验电压 |
试验时间 |
|
220kv 及以下断路器、pt、ct、绝缘子 |
|
30-300hz |
500kv |
1min |
|
110kv/630mm2 电缆1km |
≤0.201uf |
30-300hz |
128kv |
60min |
|
110kv及以下断路器、pt、ct、绝缘 |
30-300hz |
270kv |
1min |
|
|
110kv 主变线端 |
≤0.015uf |
45-65hz |
160kv |
1min |
|
220kv/300mm2 电缆0.5km |
≤0.086uf |
30-300hz |
60min |
|
|
35kv/630mm2 电缆3km |
≤0.76uf |
30-300hz |
52kv |
60min |
我公司变频串联谐振试验成套装置主要功能及其技术特点：
1、变频串联谐振试验成套装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能。
2、设备重量和体积为普通试验装置的1/10-1/30。试验所需的电源功率只有试验容量的1/q。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式.
4、存储和打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定。
6、dsp平台技术，根据用户需要增减功能和升级，人机交换界面更为人性化。
7、改善输出电压的波形。
8、防止大的短路电流烧伤故障点。
9、不会出现任何恢复过电压。
|
序号 |
名称 |
规格 |
数量 |
|
1 |
激励变压器 |
msb-20kva/4/8/25kv/0.4k |
2台 |
|
2 |
变频电源 |
msxb-f-40kw/380v |
1台 |
|
3 |
高压电抗器 |
msdk-100kva/50kv |
10台 |
|
4 |
电容分压器 |
frc-500kv/500pf |
1套(3节 |
|
5 |
补偿电容器 |
msbc-160kv/5000pf |
1套 |
|
6 |
内部连接线 |
|
1套 |
 |
 |
 |
 |
 |
|
变频电源 |
高压电抗器 |
激励变压器 |
分压器 |
补偿电容器 |
注：1.变频串联谐振试验成套装置产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 凯发官网首页，服务热线：400-002-7608。
产品参数
| 序号 | 名称 | 规格 | 数量 |
| 1 | 激励变压器 | msb-20kva/4/8/25kv/0.4k | 2台 |
| 2 | 变频电源 | msxb-f-40kw/380v | 1台 |
| 3 | 高压电抗器 | msdk-100kva/50kv | 10台 |
| 4 | 电容分压器 | frc-500kv/500pf | 1套(3节 |
| 5 | 补偿电容器 | msbc-160kv/5000pf | 1套 |
| 6 | 内部连接线 | 1套 |
设备主要配置：

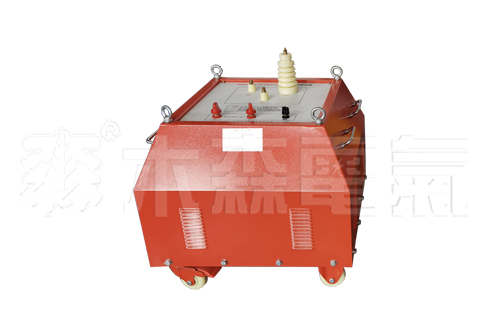

激励变压器 msb-20kva/4/8/25kv/0.4kv
|
额定容量 |
20kva |
|
输入电压 |
0～400v，单相 |
|
输出电压 |
4/8/25k |
|
结构 |
干式 |
|
重量 |
约165kg |

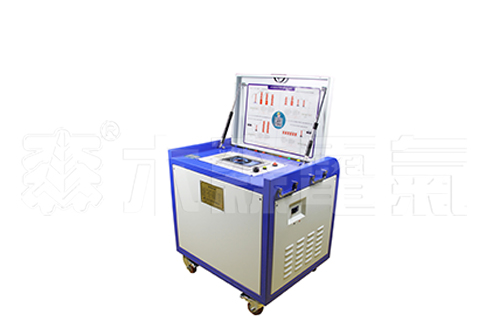

变频电源msxz-f-40kw/380v
|
额定输出容量 |
40kw |
|
工作电源 |
380±10%v（三相） 工频 |
|
输出电压 |
0～400v单相 |
|
额定输入电流 |
100a |
|
额定输出电流 |
100a |
|
电压分辨率 |
0.01kv |
|
电压测量精度 |
1.5% |
|
频率调节范围 |
30～300hz 分辨率≤0.1hz 稳定度0.1% |
|
运行时间 |
额定容量下连续60min |
|
噪声水平 |
≤50db |
高压电抗器msdk-100kva/50kv
|
额定容量 |
100kva |
|
额定电压 |
50kv |
|
额定电流 |
2a |
|
电感量 |
88h/单节 |
|
品质因素 |
q≥30 (f=45hz) |
|
结构 |
干式 |
|
重量 |
约85kg |
电容分压器frc-500kv/300pf
|
额定电压 |
500kv |
|
高压电容量 |
300pf |
|
介质损耗 |
tgσ≤0.5% |
|
分压比 |
6000：1 |
|
测量精度 |
有效值1.5级 |
补偿电容器msbc-160kv/5000pf
|
额定电压 |
160kv |
|
高压电容量 |
5000pf |
|
重量 |
22kg |
产品图集
 励磁变生产车间 |
 励磁变生产车间 |
 电抗器生产车间 |
 电抗器生产车间 |
 谐振生产车间 |
 谐振生产车间 |
 谐振生产车间 |
 谐振生产车间 |
 谐振生产车间 |
 谐振生产车间 |
 135-108谐振试验现场 |
 300kw谐振试验现场 |
 135-108谐振试验现场 |
 1620-540谐振试验现场 |
 8100-500谐振试验现场 |
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过iso9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、gb/t19001-2008质量管理体系要求、gb/t24001-2004环境管理体系要求、gb/t28001-2011职业健康安全管理体系要求。
 |
 |
 |
|
串联谐振计算机著作权 |
串联谐振产品专利 |
iso质量管理体系认证证书 |
注：1.变频串联谐振试验成套装置产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 凯发官网首页，服务热线：400-002-7608。
