产品简介
msxb(l)80kva/160kv调感串联谐振:可满足110kv~330kv电容式或电磁式电压互感器校验误差试验,对110kv~330kv电流互感器在10kv、um/根号3和um条件下的介损tgδ及额定电压下耦合电容器的介损tgδ进行测量,还可对35kv~330kv电压等级的gis和电力变压器、一定电压等级的交联电缆等电力设备进行工频交流耐压试验。
试验装置为干式组合式串联谐振装置,由励磁变压器、50hz控制电源箱和四节可调气隙干式电抗器组成,其中电抗器既可单个使用,同时又可多个串、并联组合使用,满足不同电压等级的被试品的试验需求。
随着电力系统的大力发展,系统各电力运行设备的单机容量越来越大,传输的电压等级越来越高,这样对运行设备的试验设备要求也随之增大。如采用常规的高压试验设备,所需配备的试验电源的容量及试验设备的容量高达几千个千伏安,由于试验设备的容量大,对于现场试验,设备笨重不宜搬运;而又因为试验电源的容量大,也很不方便在现场找到合适的电源。
为了满足大容量、高电压电气设备试验需要,本升压装置采用串联谐振原理,用可调电抗器与被试设备(容性)的电容或补偿电容相匹配,形成谐振。这样试验电源只承担有功分量,仅为被试所需容量的1/q倍,试验设备的容量和重量都大大减小。
产品特点:
满足对110kv~330kv 电容式或电磁式电压互感器校验误差试验
对110kv~330kv电流互感器、耦合电容器在10kv、um/和um/ 根号3和um 下的介损tgδ测量
对35kv~330kv 电压等级的gis和电力变压器、 一定电压等级的交联电缆等电力设备进行工频交流耐压试验
我公司调频串联谐振试验装置主要功能及其技术特点:
1、装置采用调节气隙的方式,可宽范围调节电抗器的电感值。从而在做工频耐压试验时,对电容量大于3000pf的被试品可以不配备电容器,大大减少了电容器的配备数,使试验变得极为方便。
2、装置为干式组合式串联谐振装置,由干式试验变压器(励磁变压器)和多个干式电抗器组成,其电抗器既可单个使用,同时又可多个串、并联使用。
3、调压控制箱设有过流保护功能,过流保护采用拨码整定。
4、输出电流波形好,回路对工频基波电流呈低电抗,而对其他谐波电流呈高电抗。需要电源容量小。
5、由于回路呈谐振状态,输出容量是所需电源容量的q倍,品质因数q值可达10~80。
6、不需过压保护,当试品发生击穿,回路失谐,电抗器立即起到限制短路电流作用。不会加剧对被试品的破坏。
7、装置整套设备为组合式,体积小,重量轻,特别适合现场使用。
序号 | 名称 | 规格 | 数量 |
1 | 激励变压器 | msb-10kva/20kv | 1台 |
2 | 调感串联谐振试验控制台 | msxb-f-10kva/220v | 1台 |
3 | 可调电抗器 | msdk-20kva/40kv | 4台 |
注:1.80kva/160kv调感串联谐振产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
2.了解更多木森产品信息请进入 凯发官网首页,服务热线:400-002-7608。
产品参数
|
|
|
调感式串联谐振 |
调感式串联谐振 |
调感式串联谐振 |
|
|
|
调感串联谐振试验控制台 |
可调高压电抗器 |
激励变压器 |
额定容量 | 80kva |
输入电源 | 220v,频率为50hz |
额定电压 | 160kv |
额定电流 | 0.5a |
工作频率 | 50hz |
波形畸变率 | 输出电压波形畸变率≤1% |
测量精度 | 系统有效值1.5级 |
工作时间 | 额定负载下允许连续15min;过压1.1倍1分钟 |
温升 | 额定负载下连续运行5min后温升≤45k |
品质因素 | 装置自身q≥10(f =50hz) |
单台电抗器 | 耐压40kv |
变频电源msxb-f-10kva/220v
额定容量 |
10kva |
额定输入电流 |
50a |
额定输出电流 | 50a |
输出电压 |
0 - 250v |
运行时间 |
额定容量下连续30min |
噪声水平 |
≤50db |
可调电抗器msdk-20kva/40kv
额定容量 |
20kva |
额度电压 |
40kv |
额度电流 |
0.5a |
电感量 | 200-1200h 单节可调 |
结构 |
干式 |
重量 |
约40kg |
产品图集
|
|
|

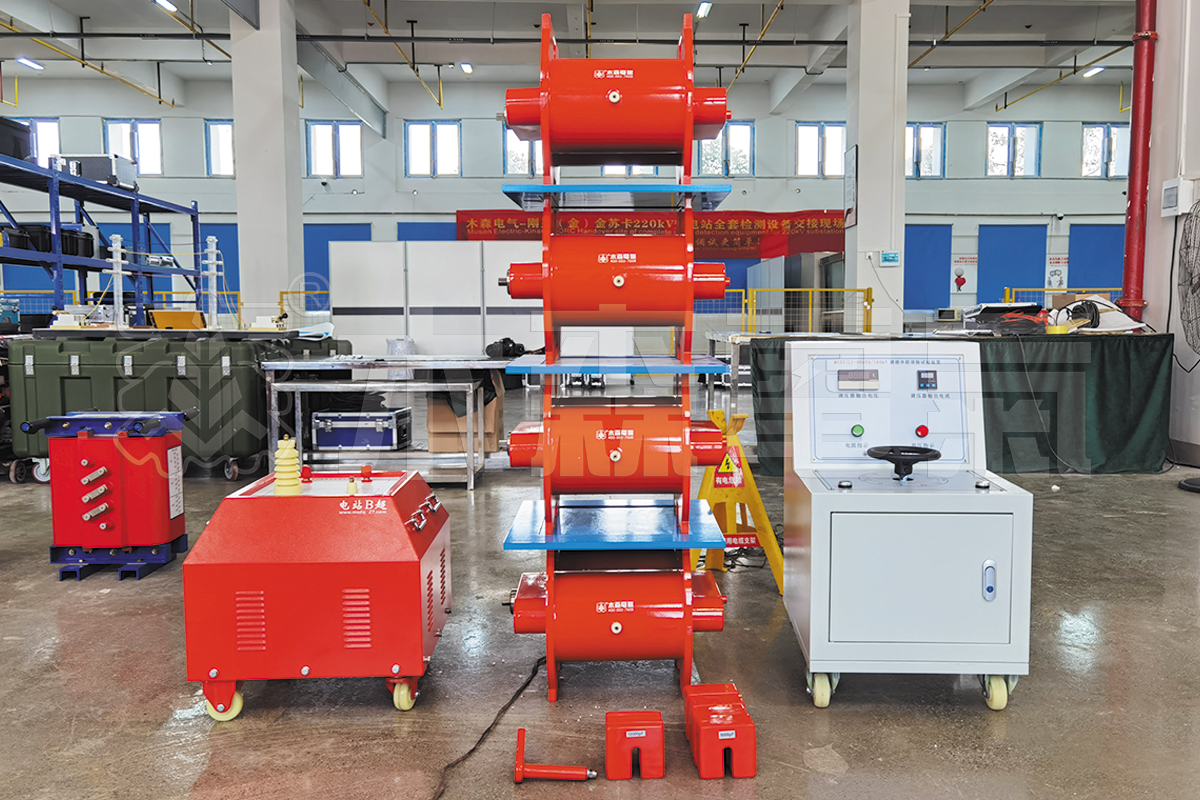

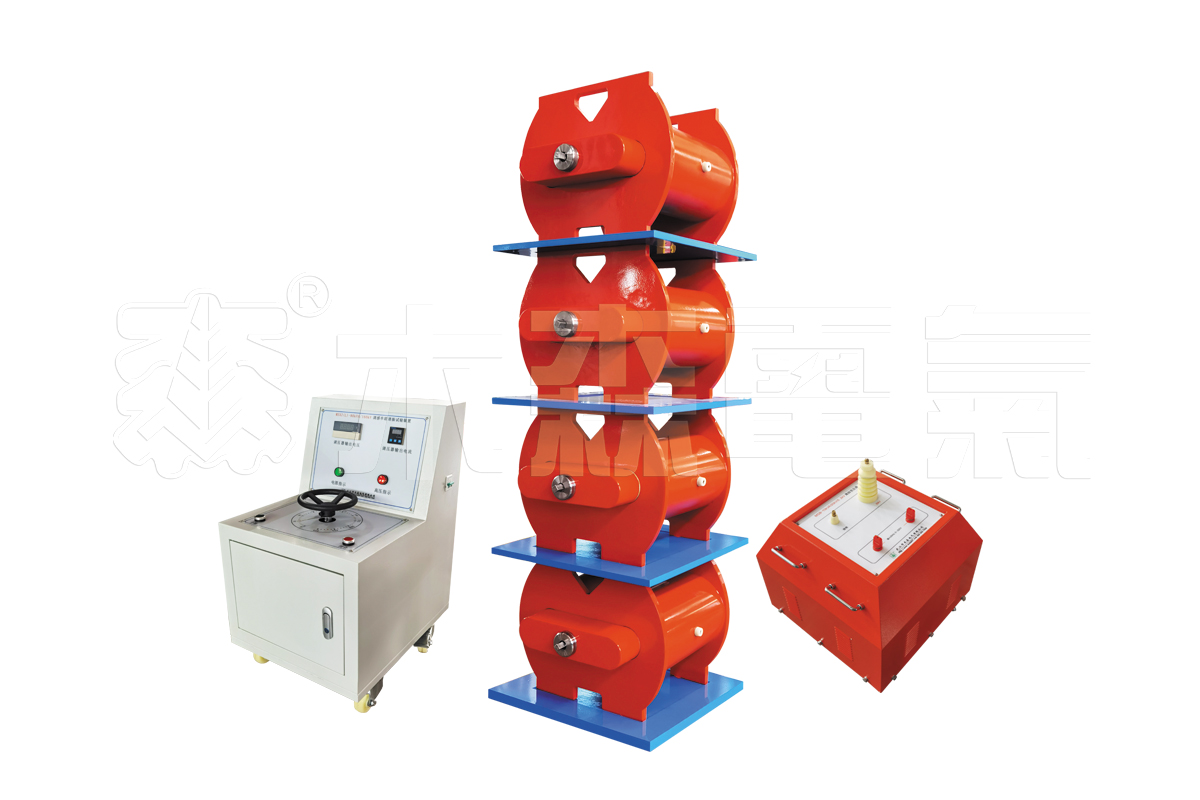

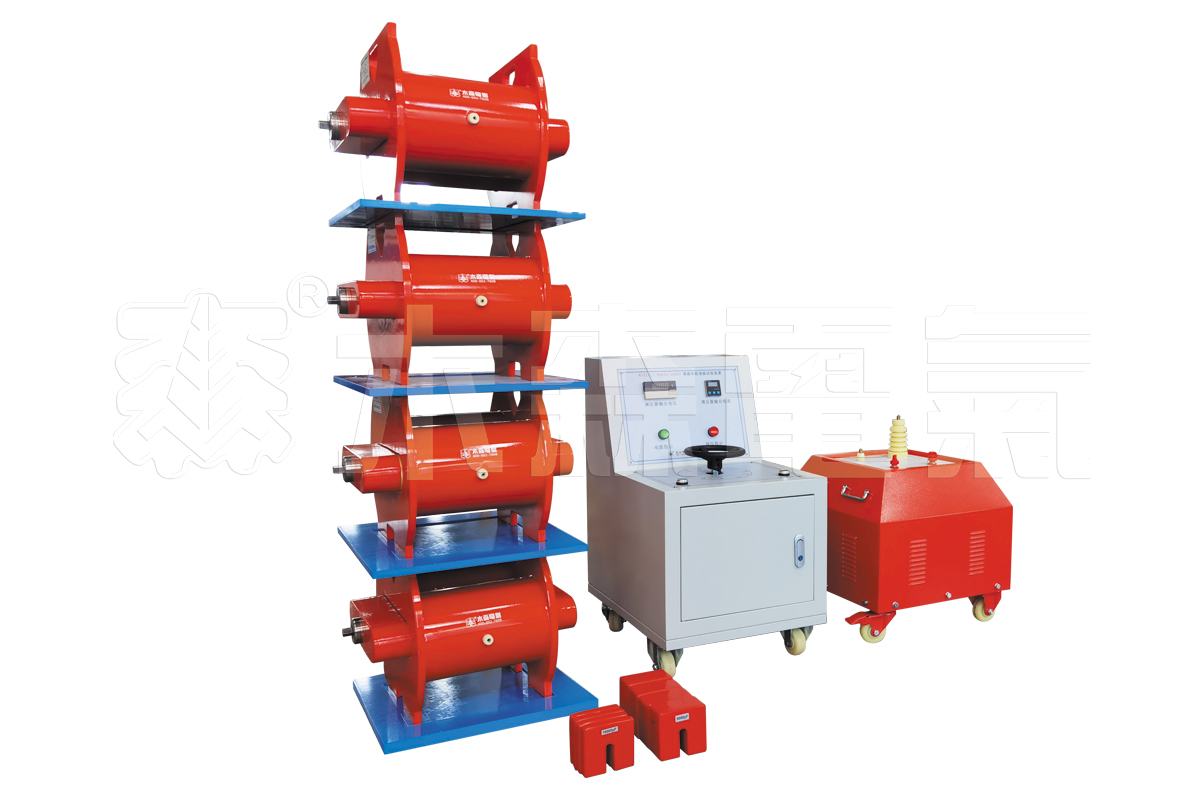

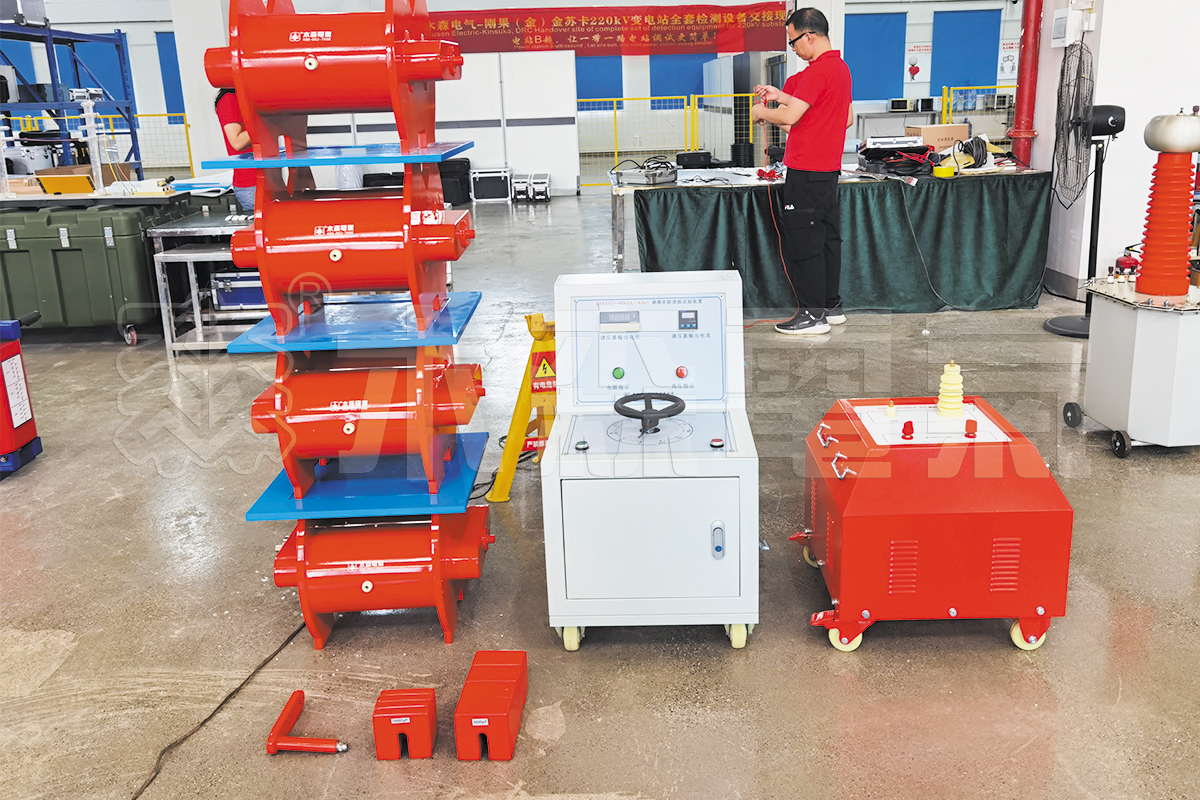

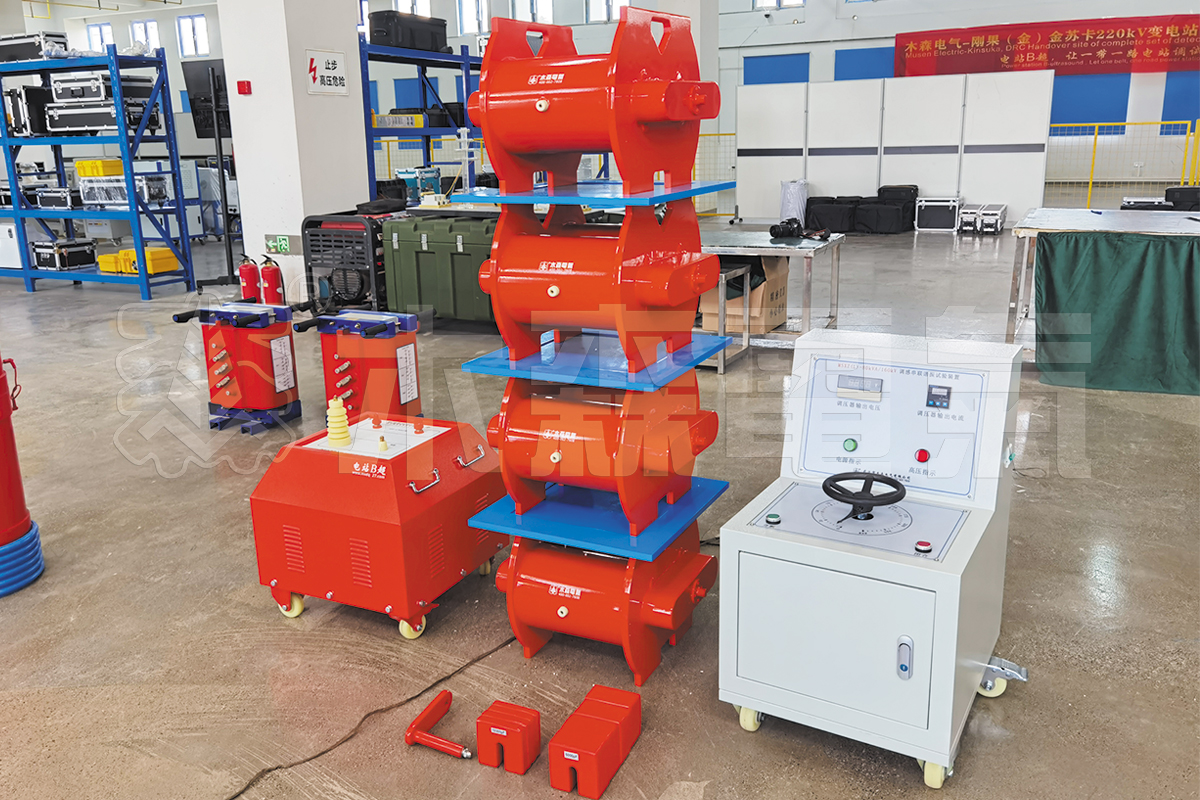

调感式串联谐振全套设备 |
调感式串联谐振全套设备 |
调感式串联谐振全套设备 |
|
|
|

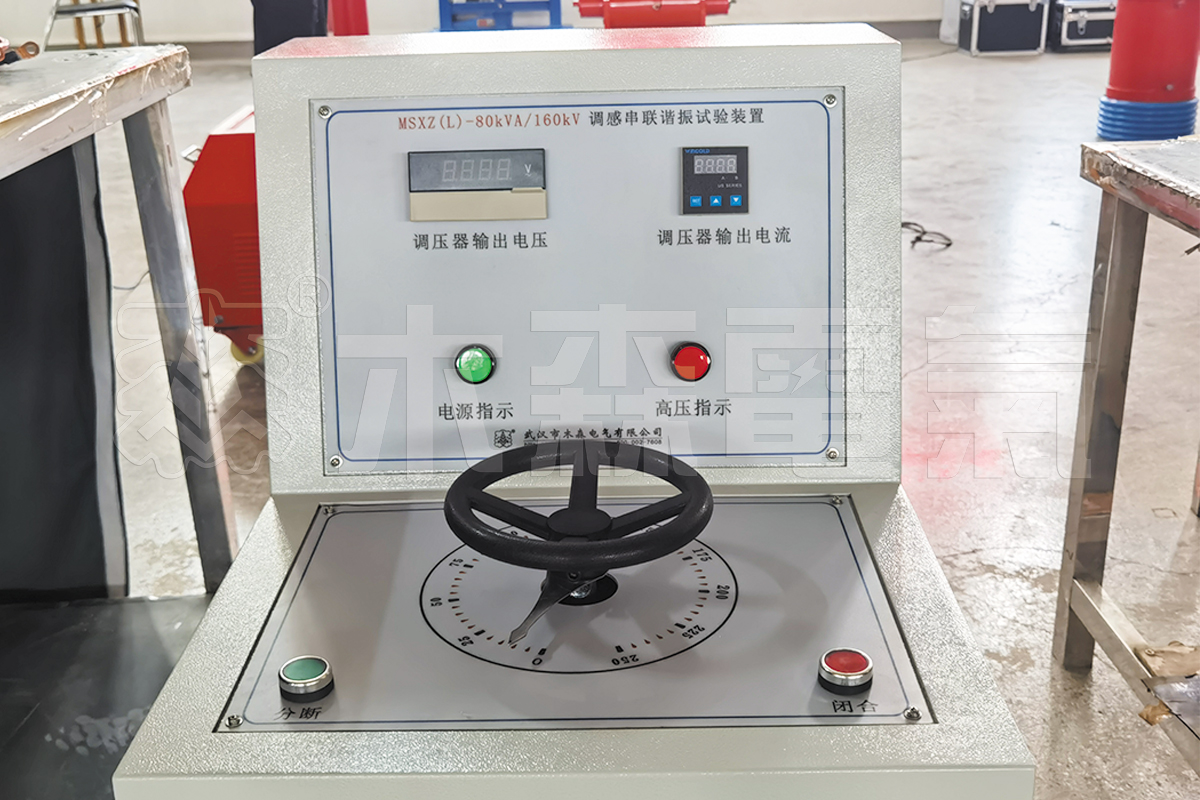

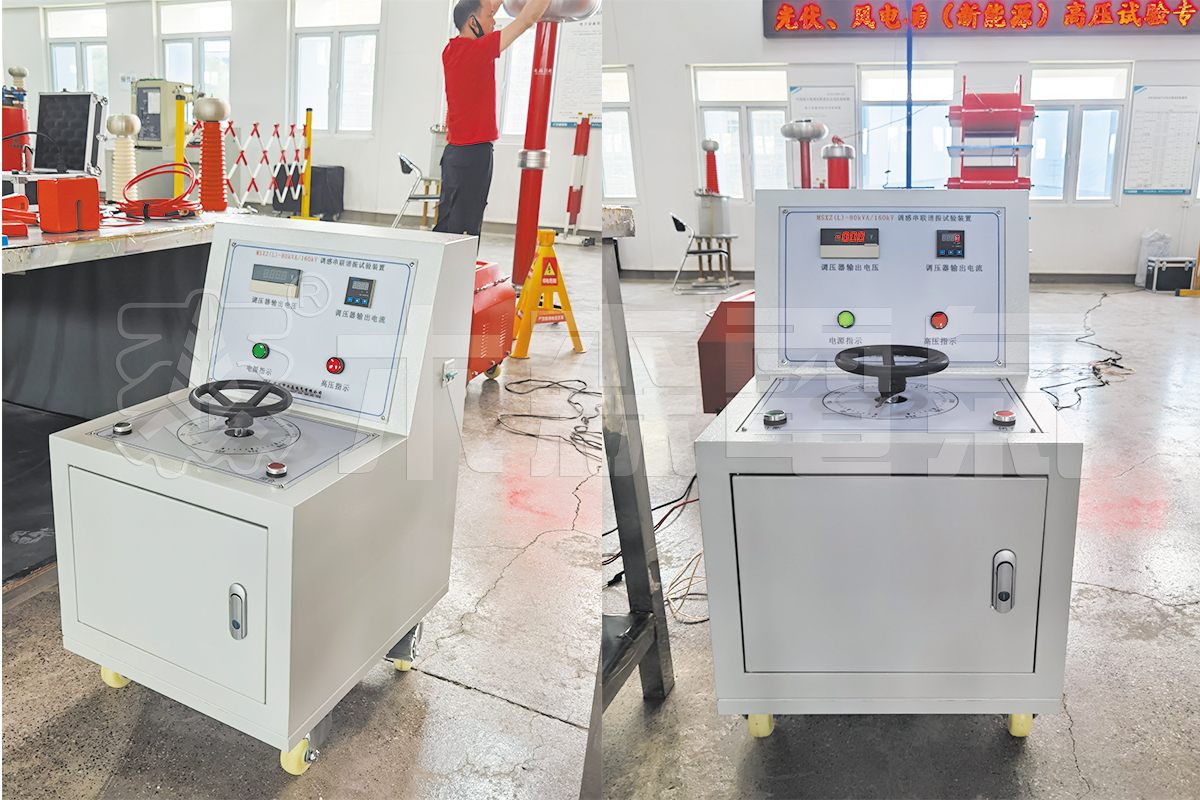

调感串联谐振试验控制台 |
调感串联谐振试验控制台 |
调感串联谐振试验控制台 |
|
|
|

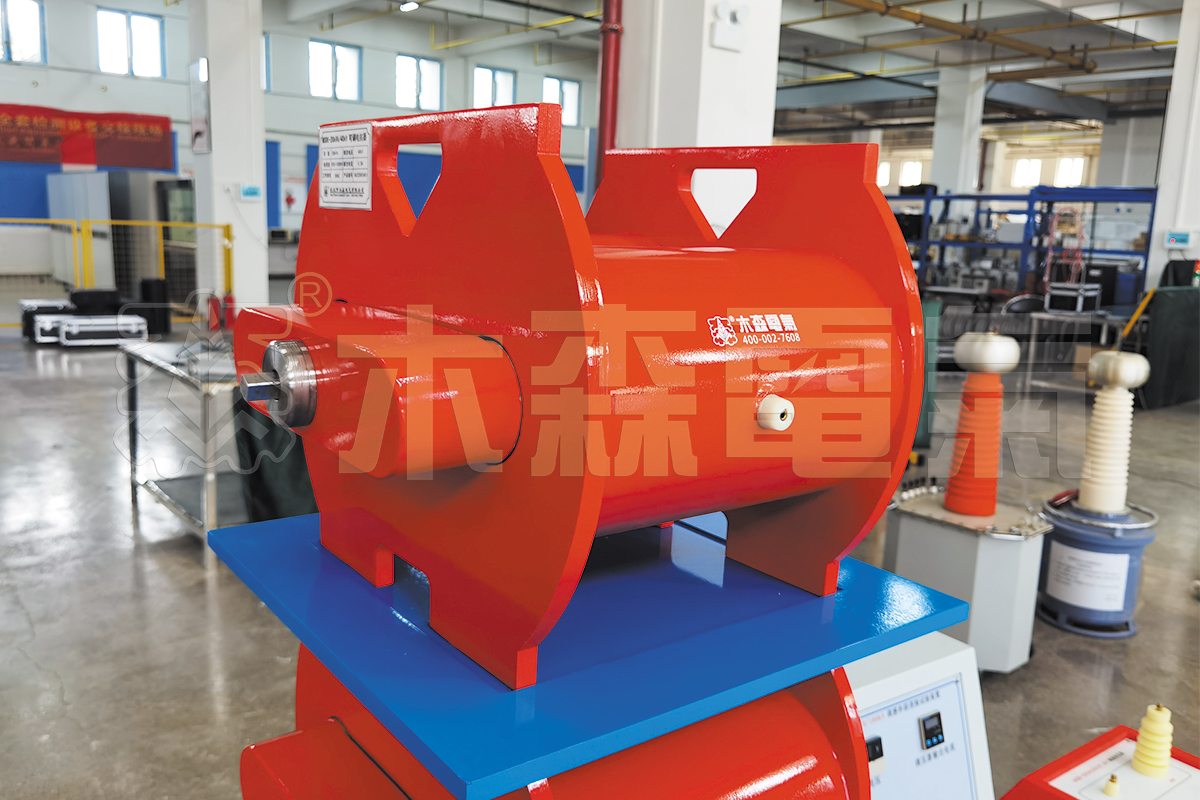

可调电抗器 |
可调电抗器 |
可调电抗器 |
|
|
|

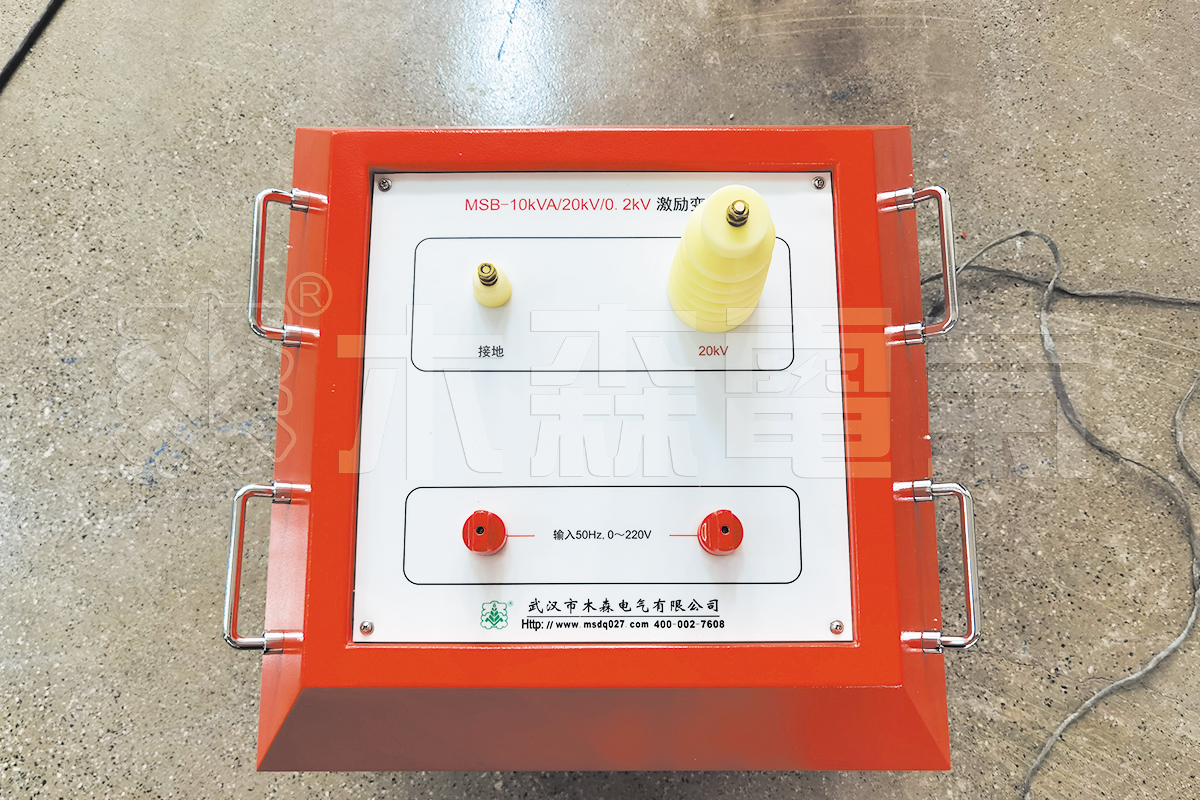

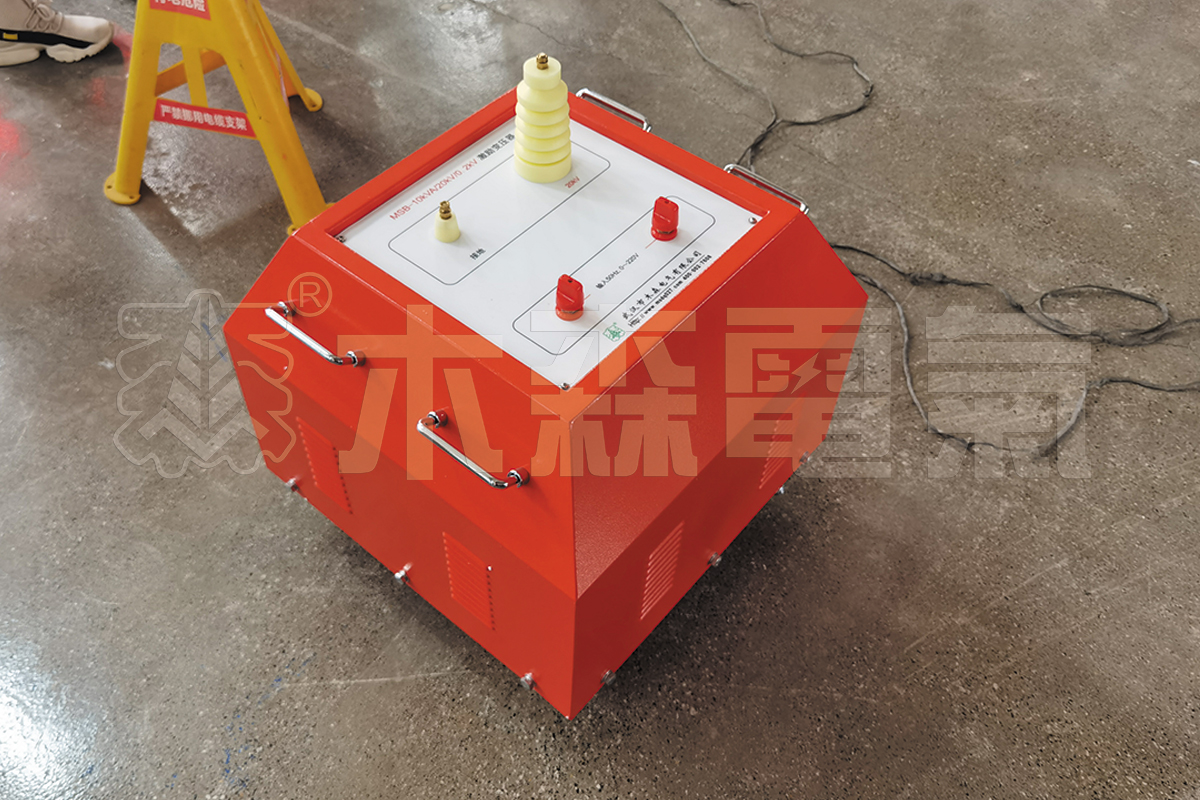

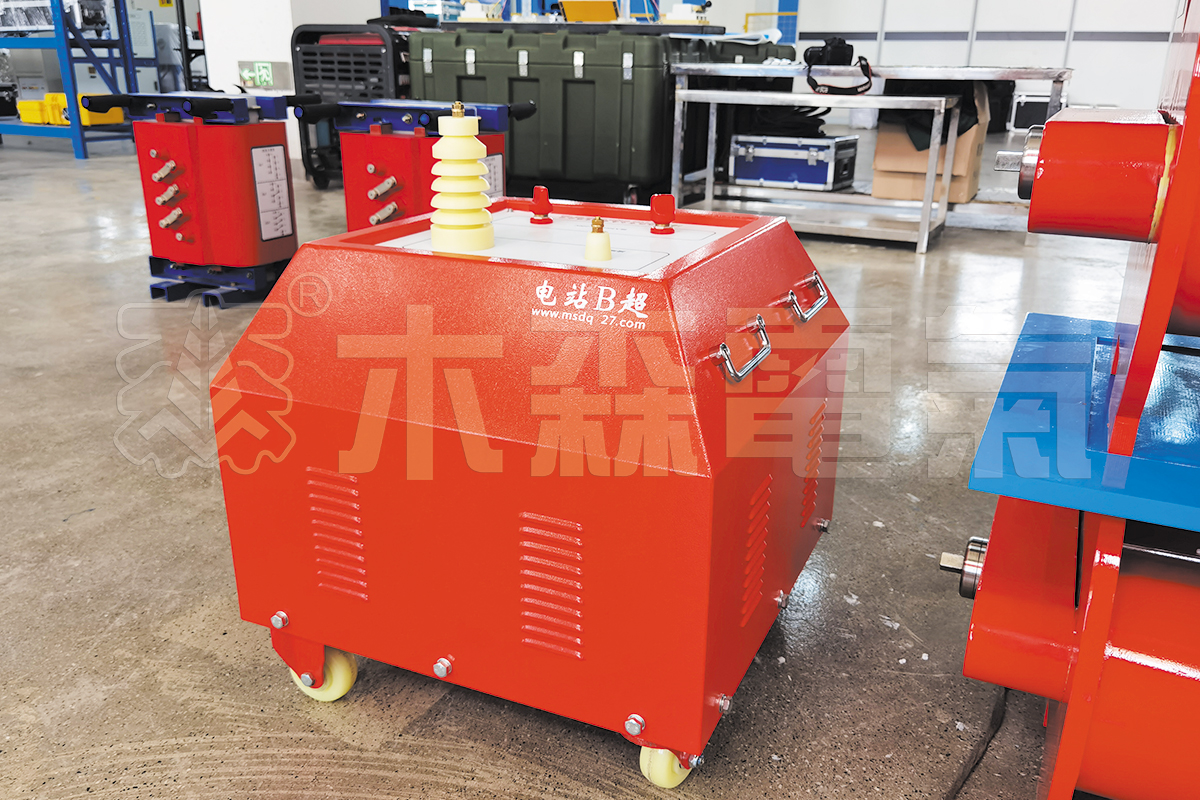

激励变压器 |
激励变压器 |
激励变压器 |
产品证书
串联谐振计算机著作权 |
串联谐振产品专利 |
iso质量管理体系认证证书 |
注:1.80kva/160kv调感串联谐振产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
2.了解更多木森产品信息请进入 凯发官网首页,服务热线:400-002-7608。
售后保障
1、保修期内我们对所销售的设备三月包换。
2、我们售出的设备三年免费维护、长期提供备品备件。
3、保修期内调感串联谐振试验装置软件免费升级。
4、我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
5、根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
6、修理期间,木森电气可免费提供同类产品免费供客户使用,直到设备修好。
7、木森电气所提供的设备专机专号,终生维修。
