ms-100系列变压器变比测试仪
|
产品别称： |
变比测试仪,全自动变比测试仪,变压器变比测试仪,变比组别测试仪,变压器变比组别测试仪,全自动变比组别测试仪变比测试仪,变比组别测试仪,变压器变比组别测试仪 |
|
参考标准: |
|
|
产品特点： |
用变比电桥测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。为此，我公司采用现代电子技术，研制出了新一代全自动变比组别测试仪。它体积小，重量轻，精度高，稳定性好。它采用了大屏幕汉字显示、菜单操作，界面友好。变比组别可一次测完。该仪器是电力工业部门的理想测试仪器。 |
产品简介
在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国家电力部的预防性试验规程中，要求变压器进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试时只能单相进行，工作效率低。克服了传统变比电桥测试的缺点。屏幕采用了大屏幕彩色液晶显示屏，中文菜单提示，操作简便直观，一次完成三相变比测试，测试速度快、准确度高、保护功能完善。本款系列仪器提供了两种电源方式：外部ac220v和内部电池，方便用户进行测试。

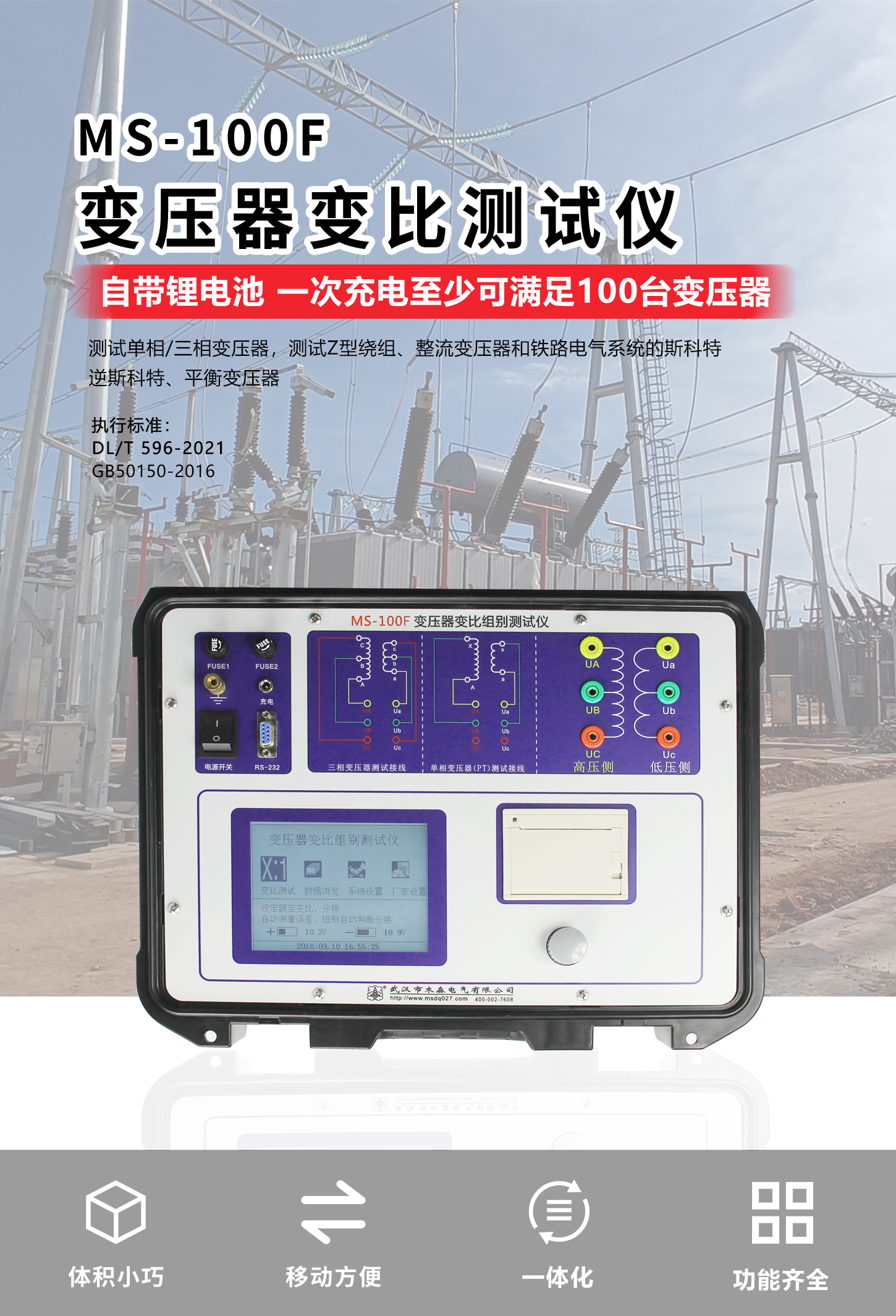

ms-100f全自动变比测试仪：测试单相或者三相变压器，z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。仪器自带锂电池，现场无需外接电源即可进行变比测试，一次充电可满足100台变压器测试。
ms-100b全自动变比组别测试仪：自动测量接线组别；自动进行组别变换；自动切换相序。；自动切换量程；自动校表；输入标准变比后，能自动计算出相对误差。一次测量完成，自动切断试验电
ms-100e变比测试仪：中文菜单提示，操作简便直观，一次完成三相变比测试，测试速度快、准确度高、保护功能完善。本款系列仪器提供了两种电源方式：外部ac220v和内部电池，方便用户进行测试。
ms-100d变压器变比测试仪：测试量程宽(0.9～20000)，可进行单相测量和三相测量，三相测试一次完成测量abc三相的分接位置、分接值、变比值、匝比值、相位角、误差等参数，可自动测量联结组别号
ms-100f全自动变比测试仪：测试单相或者三相变压器，z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。仪器自带锂电池，现场无需外接电源即可进行变比测试，一次充电可满足100台变压器测试。
ms-100b全自动变比组别测试仪：自动测量接线组别；自动进行组别变换；自动切换相序。；自动切换量程；自动校表；输入标准变比后，能自动计算出相对误差。一次测量完成，自动切断试验电
ms-100e变比测试仪：中文菜单提示，操作简便直观，一次完成三相变比测试，测试速度快、准确度高、保护功能完善。本款系列仪器提供了两种电源方式：外部ac220v和内部电池，方便用户进行测试。
ms-100d变压器变比测试仪：测试量程宽(0.9～20000)，可进行单相测量和三相测量，三相测试一次完成测量abc三相的分接位置、分接值、变比值、匝比值、相位角、误差等参数，可自动测量联结组别号
产品参数
| 测量范围 | 变比测试范围：0.5～10000 组别测试范围：1～12 角差测试范围：0～360° |
用于测试单相或者三相变压器 适合于z型绕组变压器、整流变压器 铁路电气系统的斯科特、逆斯科特、平衡变压器测试 自带锂电池，现场无需外接电源即可进行变比测试 |
| 测试精度 | 变比测量精度： 0.1%(0.5～1000) 0.2%(1001～2000) 0.5%(2001～4000) 1%(4001～10000) 角差测量精度：30 |
|
| 绝缘强度 | 电压、电流输入端对机壳的绝缘电阻≥ 100mω 工作电源输入端对外壳之间承受工频2kv（有效值） 历时1分钟实验 |
| 变比范围 | 1～9999.9 |  自动测量接线组别、自动进行组别变换 自动切换相序、自动切换量程、自动校表 输入标准变比后，能自动计算出相对误差 一次测量完成，自动切断试验电压 |
| 组别测量 | 1～12点 | |
| 测量精度 | 1～1000 0.2 级 1000～10000 0.5级 | |
| 工作电源 | ac220v ±10%，50hz | |
| 环境条件 | 温度-5℃～40℃，湿度＜85% | |
| 尺寸重量 | 310×330×165mm3 / 8kg |
ms-100e变比测试仪
| 量 程 | 0.9～10000 |
具有盲测功能，可在高、低压联结方式时进行变比、组别测试 适合从配电变压器到1000kv变压器、单相变压器 电流互感器（ct）、电压互感器（pt）及z型联接变压器 变比、组别、极性测试功能 |
| 准确度 | ±(读数×0.2% 2字)(小于等于500) ±(读数×0.5% 2字)(大于500 ) | |
| 分辨率 | 0.9～9.9999（0.0001） | |
| 工作电源 | 内置电池或外置充电器，充电器使用条件，输入100-240vac, 50/60hz | |
| 充电时间 | 约5小时 | |
| 尺寸重量 | 260mm(长)×200mm(宽)×160mm(高) 3.8kg | |
| 工作环境 | 使用温度：-10℃～50℃ 相对湿度：＜90%，不结露 |

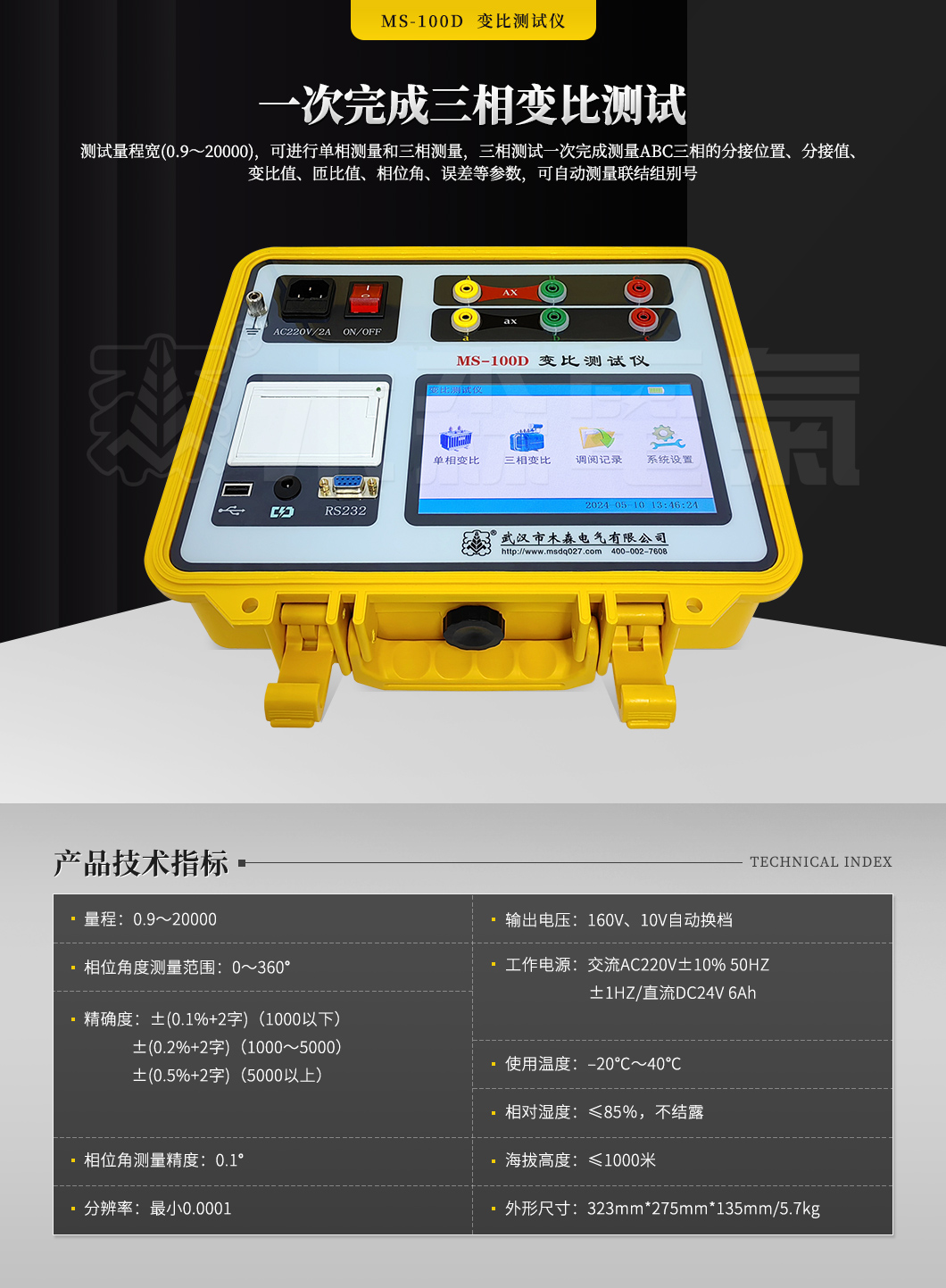

ms-100d变压器变比测试仪
| 量程 | 0.9～20000 |
测试量程宽(0.9～20000)，可进行单相测量和三相测量 三相测试一次完成测量abc三相的分接位置、分接值 适用变压器种类广，可测试y/y、y/d、d/y、d/d、yn/zn、zn/yn 测试结果显示六角矢量图和组别数，直观的看出变压器组别矢量 |
| 相位角度测量范围 | 0～360° | |
| 精确度 | ±(0.1% 2字)（1000以下） ±(0.2% 2字)（1000～5000） ±(0.5% 2字)（5000以上 |
|
| 相位角测量精度 | 0.1° | |
| 分辨率 | 最小0.0001 | |
| 输出电压 | 160v、10v自动换档 | |
| 工作电源 | 交流ac220v±10% 50hz±1hz/直流dc24v 6ah | |
| 工作环境 | 使用温度：–20℃～40℃相对湿度：≤85％，不结露 | |
| 尺寸重量 | 323mm*275mm*135mm 5.7kg |
ms-100b变比测试仪
| 变比范围 | 1～10000 |  自动测量接线组别、自动进行组别变换 自动切换相序、自动切换量程、自动校表 输入标准变比后，能自动计算出相对误差 一次测量完成，自动切断试验电压 |
| 组别测量 | 1～12点 | |
| 测量精度 | 1～1000 0.2 级 1000～10000 0.5级 | |
| 工作电源 | ac220v ±10%，50hz | |
| 环境条件 | 温度-5℃～40℃，湿度＜85% | |
| 尺寸重量 | 430×320×215mm3 / 8kg |
