35kv祁家湾变电站断路器及电流互感器试验

责任编辑： 人气： 发表时间：2024-09-11 16:05:18

•       35kv祁家湾变电站位于湖北省武汉市黄陂区祁家湾镇，祁家湾变电站主要负责将上级电网输送来的电能进行降压处理，然后输送到祁家湾镇及周边地区的用户端。项目名称为35kv祁家湾变电站更换一台断路器，1组电流互感器，试验项目包括开关特性、回路电阻、绝缘电阻、交流耐压、互感器特性、变比、直阻等，旨在通过全面检查和测试，及时发现并处理潜在的安全隐患。
         6月6日，我公司运维部分试验人员出发武汉市黄陂区祁家湾镇，为 35kv祁家湾变电站断路器工地进行为期1天的电气试验。



         试验项目名称：35kv祁家湾变电站断路器、电流互感器电气试验。
         试验内容包括：1台35kv断路器、1组35kv电流互感器包括开关特性、回路电阻、绝缘电阻、交流耐压、互感器特性、变比、直阻等
         试验开始前，我公司制定了详细的断路器寄互感器试验方案，明确了试验的目标、范围、方法以及所需设备和人员等。


     35kv祁家湾变电站断路器电气试验是一个复杂且重要的过程，它旨在确保变电站中的断路器能够安全、可靠地运行。电气试验的主要目的是检查35kv祁家湾变电站中断路器的电气性能、绝缘强度以及操作机构的工作状态，确保其在正常和异常条件下都能正确、迅速地切断或闭合电路，从而保护电网和电力设备的安全。


        35kv祁家湾变电站断路器试验严格按照流程进行：
      1. 绝缘电阻测试，测试对象：断路器的绝缘拉杆、分合闸线圈等部件。测试方法：使用兆欧表进行测量，确保设备处于非带电状态。
      2. 回路电阻测试，测试对象：断路器的导电回路。测试方法：使用回路电阻测试仪进行测量。
      3. 耐压试验测试目的：检验断路器在承受规定电压下的绝缘性能。测试方法：使用耐压试验装置对断路器进行加压，观察是否有击穿或闪络现象。
      4. 分合闸时间及速度测试测试方法：使用专门的测试仪器记录断路器的分合闸时间及速度。

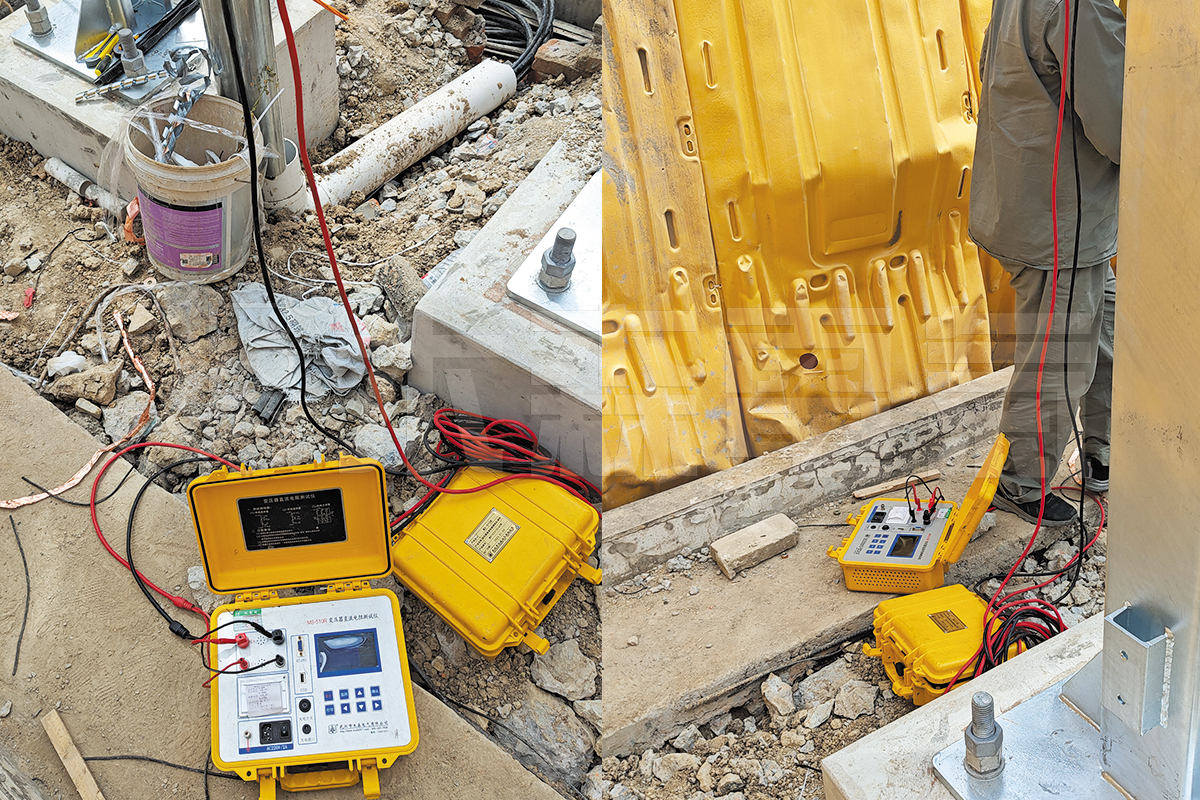

         在测试过程中，注意观察并记录试验数据。试验后处理：断开试验电源，放电并接地。拆除自装的接地短路线，并对被试设备进行检查和清理现场。整理试验数据，编写试验报告。经过紧张而有序的试验工作，运维人员成功完成了的断路器试验。试验结果显示各项指标均符合相关标准和要求，未发现明显的安全隐患。运维人员认真仔细完成各项试验，不惧高温，得到风电场工作人员的称赞与认可。



  试验设备清单
  序号	设备名称	设备型号	数量	备注
  1	直流电阻测试仪	ms-520s	1套
  2	绝缘电阻测试仪	ms-3216a	1台
  3	回路电阻测试仪	mshl-100a	1台
  4	开关特性测试仪	msgk-e	1套
  5	试验变压器	ydq-10kva/100kv	1套
  6	变频互感器综合特性测试仪	ms-601g	1套
