【串联谐振试验装置】串联谐振和并联谐振特性对比及介绍
-
责任编辑：
人气：
发表时间：2024-09-20 14:23:14
- 串联谐振和并联谐振是电路中常见的两种谐振现象，它们在多个方面存在显著的区别。以下是对这两种谐振现象的详细比较：
一、定义与发生条件
串联谐振：串联谐振发生在电路中的电感、电容和电阻元件以串联方式连接时。当电路中的频率等于谐振频率（即ω = ω₀，其中ω₀ = 1/√(lc)），电感和电容的阻抗相互抵消，电路的总阻抗达到最小，此时电路发生谐振。
并联谐振：并联谐振发生在电路中的电感、电容和电阻元件以并联方式连接时。同样，当电路中的频率等于谐振频率时，电感和电容的导纳相互抵消，电路的总导纳达到最大（在理论上，如果无电阻存在，总阻抗将为零，但实际情况中由于电阻的存在，总阻抗不会为零），此时电路发生谐振。
特性对比串联谐振并联谐振发生条件电感、电容和电阻串联连接，频率等于谐振频率电感、电容和电阻并联连接，频率等于谐振频率阻抗特性电路总阻抗最小电路总导纳最大（总阻抗理论上为零，实际中不为零）电流与电压电流最大，电压峰值出现在电感和电容上电压达到最大值，电流峰值出现在电感和电容上品质因数（q值）较高，频率选择性较好较低，频率选择性较差应用调谐、振荡电路、电压放大电路、通讯系统信号处理等调谐、感应加热系统、电流放大器、滤波电路、射频放大器等
串联谐振：
交流耐压试验：利用串联谐振产生工频高电压，对大容量、高电压的电容性试品进行交流耐压试验。
电气设备评估：如变压器、电缆和电机等设备的交接和预防性试验，通过串联谐振试验评估电气性能。
信号选择与放大：在高频信号选择与放大中，串联谐振电路用于选择和放大特定频率的信号。
通信与调制：在无线电广播发射机中，串联谐振电路用于实现调频或调相等调制方式。
并联谐振：
通信系统：在无线通信系统中，并联谐振被广泛用于射频信号的发射和接收，以及滤除噪声和干扰信号。
串联谐振装置试验主要用于以下方面：
1、6kv-500kv高压交联电缆的交流耐压试验
2、6kv-500kv变压器的工频耐压试验
3、gis和sf6开关的交流耐压试验
4、发电机的交流耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
型号
(kva/kv)被试品范围 图片 75/75 1、10kv/300mm²，长度1.5km电缆的交流耐压试验
电容量≤0.563uf，试验频率30-300hz，试验电压22kv，试验时间5min。
2、35kv主变的交流耐压试验，电容量≤0.02uf，
试验频率45-65hz，试验电压不超过68kv，试验时间1min。
108/108 1、10kv/300mm²，长度2km电缆的交流耐压试验
电容量≤0.751uf，试验频率30-300hz，试验电压22kv，试验时间5min。
2、35kv/300mm²，长度0.6km电缆的交流耐压试验
电容量≤0.1556uf，试验频率30-300hz，试验电压52kv，试验时间60min。
3、35kv开关、互感器试验频率30-300hz，试验电压95kv，试验时间1min
4、35kv/31500kva主变试验频率45~65hz，试验电压68kv，试验时间1min
135/108 1、35kv/300mm²电缆1km的交流耐压试验
电容量≤0.1945uf，试验频率30~300hz，试验电压52kv，试验时间60min。
2、35kv主变的交流耐压试验，电容量≤0.015uf
试验频率45~65hz，试验电压不超过75kv，试验时间1min。
3、10kv/300mm²电缆3km的交流耐压试验
电容量≤1.1265uf，试验频率30~300hz，试验电压22kv，试验时间5min。
4、35kv开关、互感器的交流耐压试验，试验频率30~300hz，
试验电压不超过100kv，试验时间1min。
5、10kv主变的交流耐压试验，电容量≤0.015uf，
试验频率45~65hz，试验电压不超过50kv，试验时间1min。

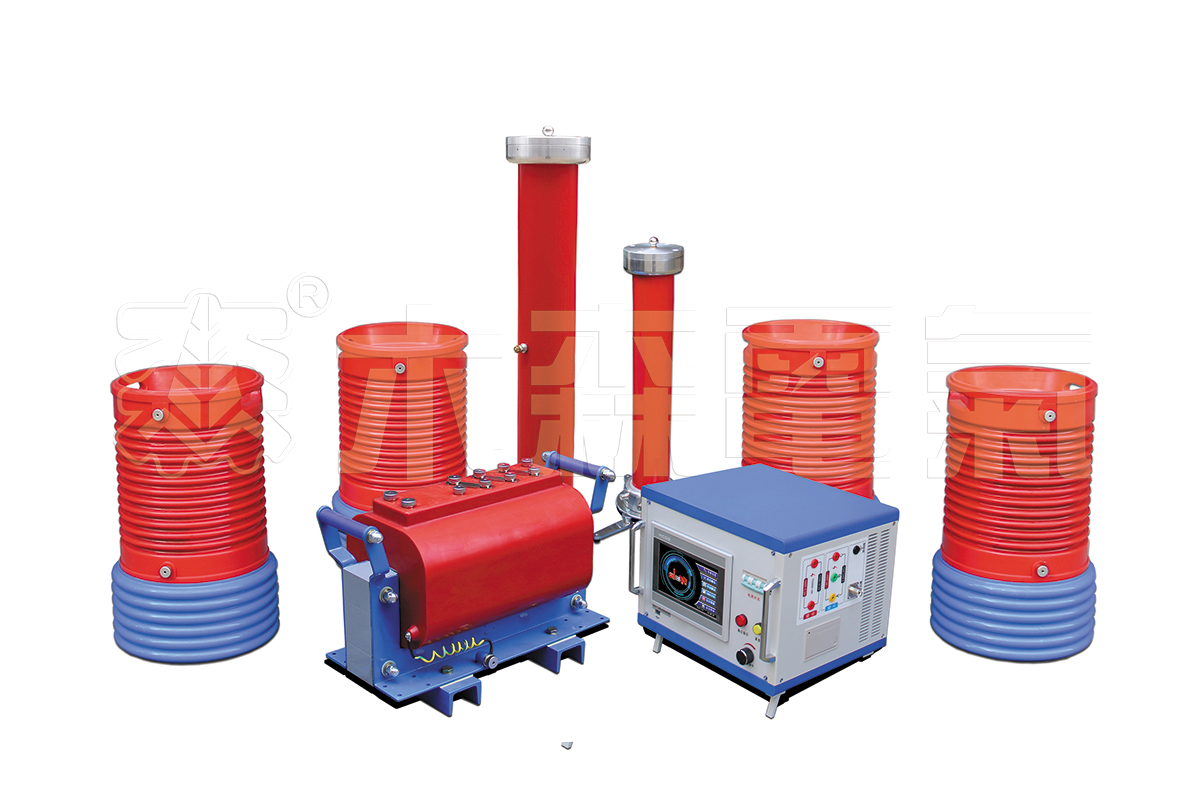

270/108 1、35kv/300mm²电缆2km的交流耐压试验，电容量≤0.389uf，
试验频率30-300hz，试验电压52kv，试验时间60min。
2、10kv/300mm²电缆5km的交流耐压试验，电容量≤1.88uf，
试验频率30-300hz，试验电压22kv，试验时间5min。
3、35kv/31500kva主变的交流耐压试验，电容量≤0.01uf，
试验频率45-65hz，试验电压68kv，试验时间1min。
4、35kv开关的交流耐压试验，试验频率45-65hz，试验电压95kv，试验时间1min。
270/270 1、110kv/300mm²电缆0.5km的交流耐压试验，电容量≤0.0735uf，
试验频率30~300hz，试验电压128kv，试验时间60min。
2、35kv/300mm²电缆2km的交流耐压试验，电容量≤0.389uf，
试验频率30~300hz，试验电压52kv，试验时间60min。
3、10kv/300mm²电缆5km的交流耐压试验，电容量≤1.88uf，
试验频率30~300hz，试验电压22kv，试验时间5min。
4、110kv/63000kva主变中性点的交流耐压试验，电容量≤0.02uf，
试验频率45~65hz，试验电压80kv，试验时间1min。
5、110kv 开关、gis的交流耐压试验，试验频率30~300hz，
试验电压不超过265kv，试验时间1min。
6、35kv 开关、gis的交流耐压试验，试验频率30~300hz，
试验电压不超过95kv，试验时间1min。
540/270 1、110kvgis、开关的交流耐压试验，试验频率30~300hz，
试验电压不超过265kv，试验时间1min。
2、110kv/300mm²电缆1km的交流耐压试验，电容量≤0.147uf，
试验频率30~300hz，试验电压128kv，试验时间60min。
3、110kva/80000kva主变全绝缘的交流耐压试验，电容量≤0.02uf，
试验频率45~65hz，试验电压160kv，试验时间1min。
4、10kv/300mm²电缆8km的交流耐压试验，电容量≤3.004uf，试验频率30~300hz，试验电压17.4kv，试验时间60min。
5、35kv/300mm²电缆4km的交流耐压试验，电容量≤0.778uf，
试验频率30~300hz，试验电压52kv，试验时间60min。
